Nabeya Bi-tech

  • 握柄

GDR-25-M6

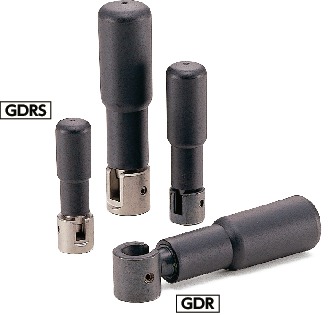

折叠式旋转握柄

Retractable Revolving Grip

安全注意事项

符号RoHS指令

GDR折叠式旋转握柄

一看就会的产品使用要领解说

短片示例为GGR（GGR）。本产品也可进行同样的操作。

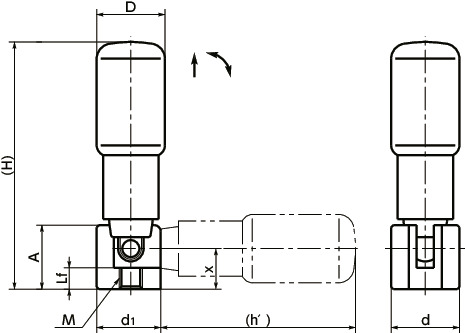

形状図

GDR折叠式旋转握柄寸法図

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lf d d1 H A h' x 质量
（g）		 CAD下载 请求报价
GDR-25-M6 25 M6 1 6 20 18.5 105.5 19.5 90 10.5 110 CAD 请求报价

材质、表面处理

GDR 螺纹部：钢制
握柄部 尼龙6（亚光黑）
螺纹部 烧结合金

特点

  • 采用抬起后放倒的机构。不会意外倾倒。

相关产品

附带折叠式旋转握柄GDR的手轮已实现标准化。
HMBHMB

GDR折叠式旋转握柄

附带折叠式旋转握柄GDR的手轮已实现标准化。
HMDHMD

GDR折叠式旋转握柄
