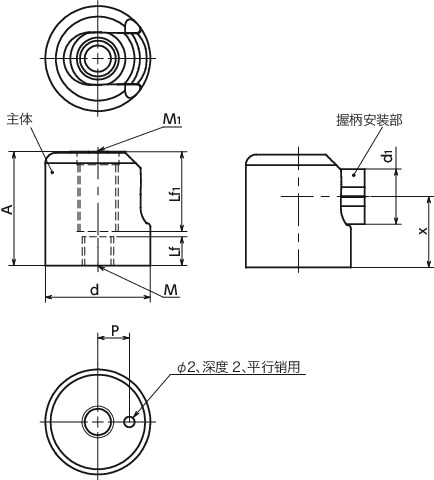

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | M1（粗牙） 螺纹公称直径 |
螺距 | Lf | Lf1 | d | A | d1 | x | P | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GFUS-M6-M8 | M6 | 1 | M8 | 1.25 | 5.5 | 12.7 | 20 | 21.5 | 10.5 | 13.5 | 6 | 35 | CAD | 请求报价 |
材质、表面处理
| GFUS | |
|---|---|
| 主体 | SUS304 |
| 握柄安装部 | SUS304 |
| 内置弹簧 | 不锈钢丝 |

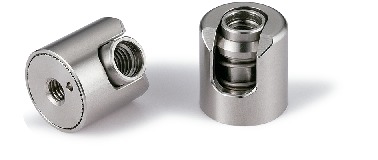

特点
- 握柄专用的折叠组件。通过安装市售的握柄，可作为折叠式握柄使用。
- 适用于确保未使用握柄时的空间等用途。
- 采用抬起后放倒的机构。不会意外倾倒。
- 全不锈钢制。适用于要求耐腐蚀性的设备、装置。
- 在所有尺寸中附带不锈钢制的平行销（Φ2×6）。可用作主体的止转。
使用注意事项
- 安装GFUS时使用的螺纹长度，请设定为安装部的厚度+Lf以下。

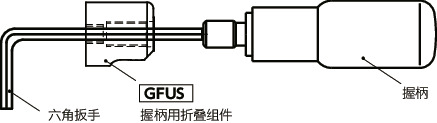

使用例
通过螺纹前端的内六角孔安装的握柄，请从GFUS的下侧插入六角扳手，然后安装握柄。
