折叠式旋转握柄

Retractable Revolving Grip

GGR

安全注意事项

符号RoHS指令

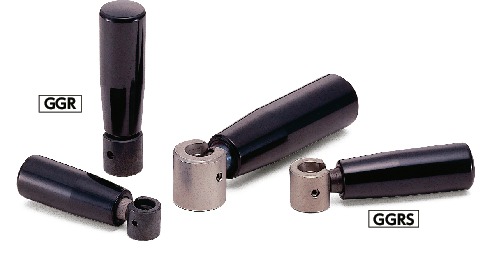

GGR折叠式旋转握柄

一看就会的产品使用要领解说


形状図

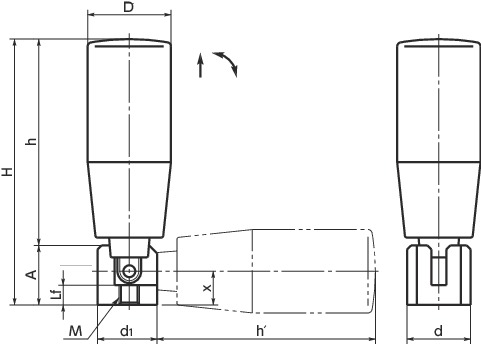

GGR折叠式旋转握柄寸法図

尺寸・CAD

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lf d d1 H h A h' x 质量
（g）		 CAD下载 请求报价
GGR-18-M5 18 M5 0.8 5 16 15 57 42 15 46 8.5 50 CAD 请求报价
GGR-23-M6 23 M6 1 6 20 18.5 87 67.5 19.5 71.5 10.5 102 CAD 请求报价
GGR-26-M6 26 M6 1 6 20 18.5 102 82.5 19.5 86.5 10.5 134 CAD 请求报价
GGR-28-M8 28 M8 1.25 10 26 23 118 92 26 96 16 214 CAD 请求报价

材质、表面处理

GGR 螺纹部：钢制
握柄部 酚醛树脂（黑）
螺纹部 烧结合金

特点

  • 钢制、不锈钢制2种已实现标准化。
  • 采用抬起后放倒的机构。不会意外倾倒。

相关产品

附带折叠式旋转握柄GGR的手轮已实现标准化。
HSSHSS

GGR折叠式旋转握柄

附带折叠式旋转握柄GGR的手轮已实现标准化。
HSNHSN

GGR折叠式旋转握柄

附带折叠式旋转握柄GGR的手轮已实现标准化。
HAGHAG-CHAG-B

GGR折叠式旋转握柄
