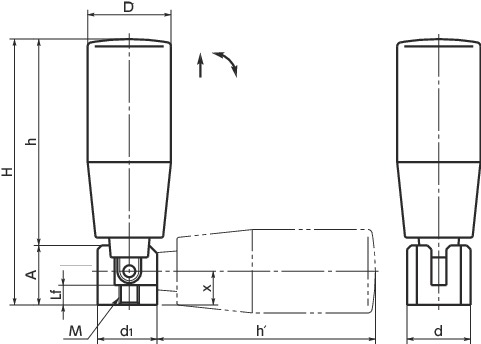

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | d | d1 | H | h | A | h' | x | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GGRS-28-M8 | 28 | M8 | 1.25 | 10 | 26 | 23 | 118 | 92 | 26 | 96 | 16 | 214 | CAD | 请求报价 |
材质、表面处理
| GGRS 螺纹部：不锈钢制 | |
|---|---|
| 握柄部 | 酚醛树脂（黑） |
| 螺纹部 | SUS303 |

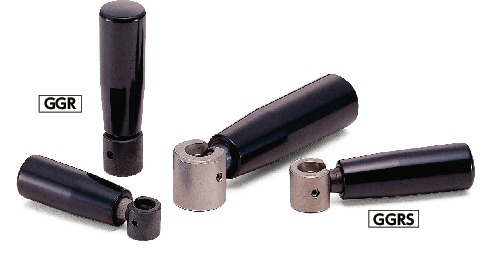

特点
- 钢制、不锈钢制2种已实现标准化。
- 采用抬起后放倒的机构。不会意外倾倒。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | d | d1 | H | h | A | h' | x | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GGRS-28-M8 | 28 | M8 | 1.25 | 10 | 26 | 23 | 118 | 92 | 26 | 96 | 16 | 214 | CAD | 请求报价 |
| GGRS 螺纹部：不锈钢制 | |
|---|---|
| 握柄部 | 酚醛树脂（黑） |
| 螺纹部 | SUS303 |
