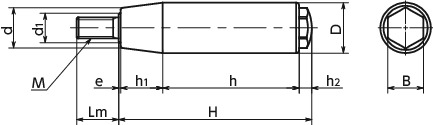

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | e | H | h | h1 | h2 | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GIRA-18-M6-EL | 18 | M6 | 1 | 13 | 13 | 9 | 1 | 71 | 45 | 20 | 5 | 11 | 71 | CAD | 请求报价 |
| GIRA-20-M8-EL | 20 | M8 | 1.25 | 16 | 15 | 12 | 1 | 76 | 50 | 20 | 5 | 13 | 107 | CAD | 请求报价 |
| GIRA-24-M10-EL | 24 | M10 | 1.5 | 20 | 19 | 14 | 1 | 92 | 65 | 20 | 6 | 17 | 192 | CAD | 请求报价 |
材质、表面处理
| GIRA-EL | |
|---|---|
| 握柄部 | A2017 阳极氧化处理（银灰） |
| 螺纹部 | SUM22 无电解镀镍 |
特点

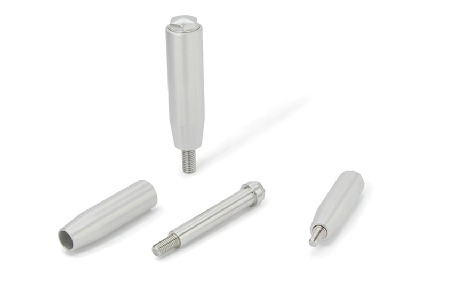

- 铝制旋转握柄。
- 握柄部和螺纹部可拆卸，便于清洗。
