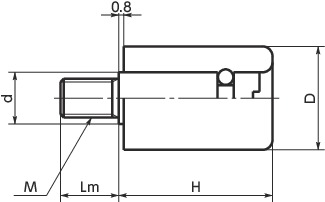

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| GMPS-13-M6 | 13 | M6 | 1 | 9 | 8 | 18.8 | 13 | CAD | 请求报价 |
| GMPS-14-M6 | 14 | M6 | 1 | 9 | 8 | 20.8 | 14 | CAD | 请求报价 |
| GMPS-16-M6 | 16 | M6 | 1 | 9 | 8 | 23.8 | 16 | CAD | 请求报价 |
材质、表面处理

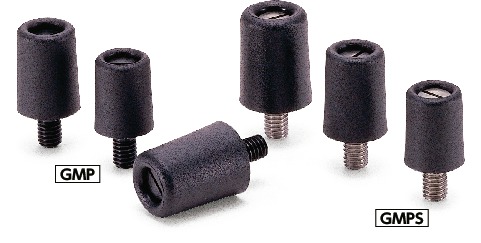

| GMPS 螺纹部：不锈钢制 | |
|---|---|
| 握柄部 | 尼龙6 |
| 螺纹部 | SUS303 |
特点
- 螺纹部钢制和不锈钢制已实现标准化。
