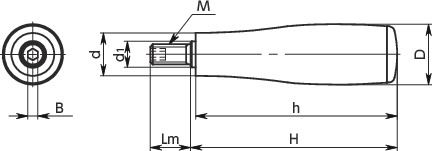

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | H | h | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GNTR-19-M6 | 19 | M6 | 1 | 13 | 13 | 8 | 66 | 65 | 3 | 40 | CAD | 请求报价 |
材质、表面处理
| GNTR 螺纹部：钢制 | |
|---|---|
| 握柄部 | 尼龙6（黑） |
| 螺纹部 | SS400 三价铬酸盐处理 |

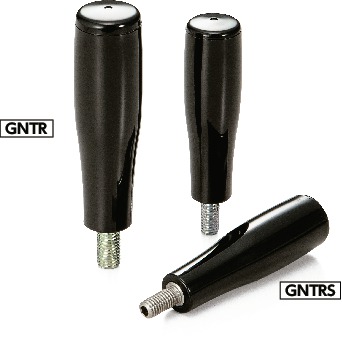

特点
- 通过内六角孔从内侧安装的方式。
- 螺纹部钢制和不锈钢制已实现标准化。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | H | h | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GNTR-19-M6 | 19 | M6 | 1 | 13 | 13 | 8 | 66 | 65 | 3 | 40 | CAD | 请求报价 |
| GNTR 螺纹部：钢制 | |
|---|---|
| 握柄部 | 尼龙6（黑） |
| 螺纹部 | SS400 三价铬酸盐处理 |
