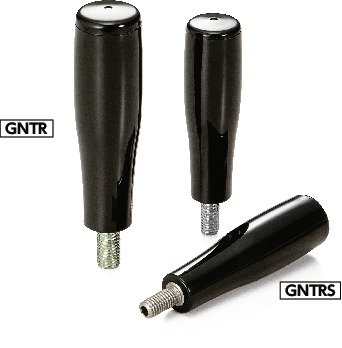

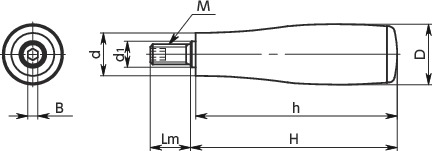

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | H | h | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GNTRS-18-M5 | 18 | M5 | 0.8 | 10 | 12 | 6.5 | 51 | 50 | 2.5 | 23 | CAD | 请求报价 |
| GNTRS-19-M6 | 19 | M6 | 1 | 13 | 13 | 8 | 66 | 65 | 3 | 40 | CAD | 请求报价 |
| GNTRS-24-M8 | 24 | M8 | 1.25 | 16 | 17 | 10.3 | 81 | 80 | 4 | 84 | CAD | 请求报价 |
| GNTRS-28-M10 | 28 | M10 | 1.5 | 18 | 20 | 13 | 96 | 95 | 5 | 141 | CAD | 请求报价 |
材质、表面处理
| GNTRS 螺纹部：不锈钢制 | |
|---|---|
| 握柄部 | 尼龙6（黑） |
| 螺纹部 | SUS303 |
特点
- 通过内六角孔从内侧安装的方式。
- 螺纹部钢制和不锈钢制已实现标准化。
