Nabeya Bi-tech

  • 握柄

GRP-21-M6

旋转握柄

Plastic Revolving Grip

安全注意事项

符号RoHS指令

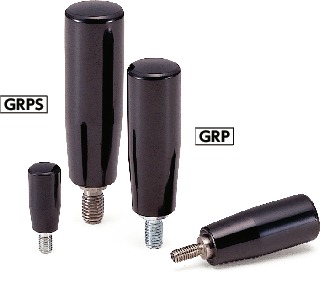

GRP旋转握柄

形状図

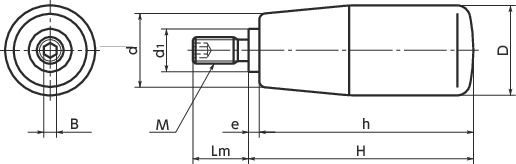

GRP旋转握柄寸法図

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm d d1 H h e B 质量
（g）		 CAD下载 请求报价
GRP-21-M6 21 M6 1 13 17 10 52.5 50 2.5 3 42 CAD 请求报价

材质、表面处理

GRP 螺纹部：钢制
握柄部 酚醛树脂（黑）＊1
螺纹部 SUM22L
三价铬酸盐处理

＊1：　GRP-14-M6的握柄部材质为聚丙烯（黑）相当。


特点

  • 通过内六角孔从内侧安装的方式。
  • 螺纹部钢制和不锈钢制已实现标准化。
