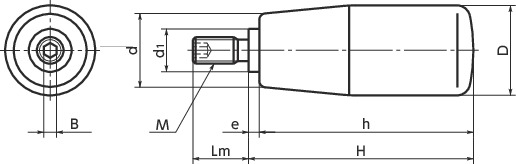

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | H | h | e | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GRPS-18-M6 | 18 | M6 | 1 | 12 | 15 | 10 | 42.5 | 40 | 2.5 | 3 | 29 | CAD | 请求报价 |
| GRPS-21-M6 | 21 | M6 | 1 | 13 | 17 | 10 | 52.5 | 50 | 2.5 | 3 | 42 | CAD | 请求报价 |
| GRPS-23-M8 | 23 | M8 | 1.25 | 14 | 19 | 13 | 67.5 | 65 | 2.5 | 4 | 81 | CAD | 请求报价 |
| GRPS-26-M10 | 26 | M10 | 1.5 | 16 | 21 | 13 | 82.5 | 80 | 2.5 | 5 | 109 | CAD | 请求报价 |
| GRPS-28-M10 | 28 | M10 | 1.5 | 16 | 22 | 13 | 92.5 | 90 | 2.5 | 5 | 125 | CAD | 请求报价 |
| GRPS-31-M12 | 31 | M12 | 1.75 | 20 | 25 | 14 | 104.5 | 102 | 2.5 | 6 | 175 | CAD | 请求报价 |
材质、表面处理
| GRPS 螺纹部：不锈钢制 | |
|---|---|
| 握柄部 | 酚醛树脂（黑） |
| 螺纹部 | SUS303 |
特点
- 通过内六角孔从内侧安装的方式。
- 螺纹部钢制和不锈钢制已实现标准化。
