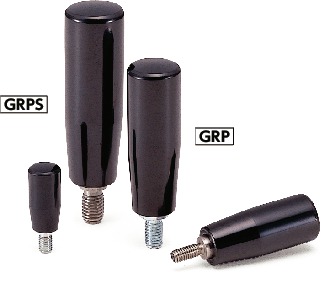

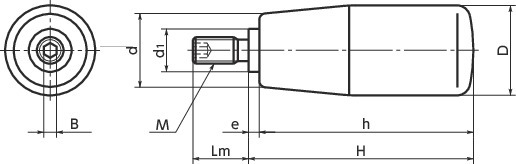

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | H | h | e | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GRPS-28-M10 | 28 | M10 | 1.5 | 16 | 22 | 13 | 92.5 | 90 | 2.5 | 5 | 125 | CAD | 请求报价 |
材质、表面处理
| GRPS 螺纹部：不锈钢制 | |
|---|---|
| 握柄部 | 酚醛树脂（黑） |
| 螺纹部 | SUS303 |
特点
- 通过内六角孔从内侧安装的方式。
- 螺纹部钢制和不锈钢制已实现标准化。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | H | h | e | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GRPS-28-M10 | 28 | M10 | 1.5 | 16 | 22 | 13 | 92.5 | 90 | 2.5 | 5 | 125 | CAD | 请求报价 |
| GRPS 螺纹部：不锈钢制 | |
|---|---|
| 握柄部 | 酚醛树脂（黑） |
| 螺纹部 | SUS303 |
