Nabeya Bi-tech

  • 握柄

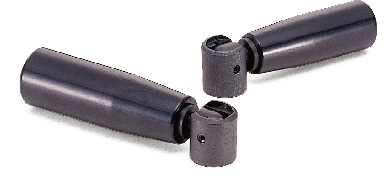

折叠式旋转握柄

Retractable Revolving Grip

GSR

GSR折叠式旋转握柄

形状図

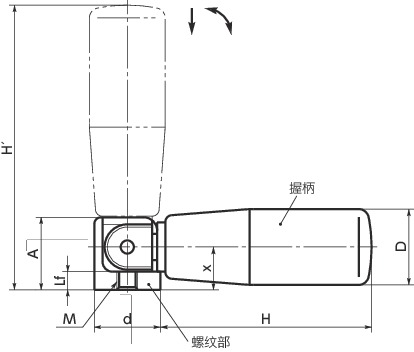

GSR折叠式旋转握柄寸法図

尺寸・CAD

单位 : mm

型号 D M Lf d H A x H' 质量
（g）		 CAD下载
GSR-23-M6 23 M6 5.5 20 67 22 13 87 91 -
GSR-26-M6 26 M6 5.5 20 82 22 13 102 110 -

材质、表面处理

GSR
握柄部 酚醛树脂（黑）
螺纹部 熔模铸造（相当于S45C）
氮化处理

特点

  • 通常保持放倒状态。抬起握柄后使用。
  • 松开手时，握柄会在弹簧力的作用下再次放倒。
