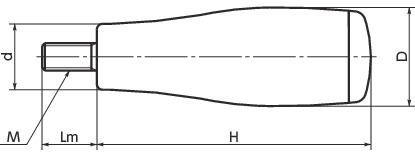

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| GTMS-18-M5 | 18 | M5 | 0.8 | 10 | 12 | 50 | 16 | CAD | 请求报价 |
| GTMS-19-M6 | 19 | M6 | 1 | 13 | 13 | 65 | 22 | CAD | 请求报价 |
| GTMS-24-M8 | 24 | M8 | 1.25 | 15 | 17 | 80 | 39 | CAD | 请求报价 |
| GTMS-28-M10 | 28 | M10 | 1.5 | 18 | 20 | 95 | 68 | CAD | 请求报价 |
| GTMS-28-M12 | 28 | M12 | 1.75 | 20 | 20 | 95 | 89 | CAD | 请求报价 |
材质、表面处理
| GTMS 外螺纹 | |
|---|---|
| 握柄部 | 尼龙6（黑） |
| 螺纹部 | SUS303 |
特点
- 螺纹部钢制和不锈钢制已实现标准化。
- 握柄与螺丝通过插件一体成型。提高螺纹部的耐久性。
-

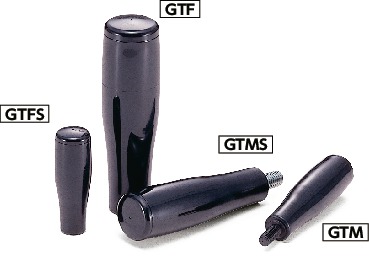

可根据产品符号选择外螺纹、内螺纹及螺纹部的材质。
GTM----外螺纹、钢制
GTMS----外螺纹、不锈钢制
GTF----内螺纹、钢制
GTFS----内螺纹、不锈钢制
