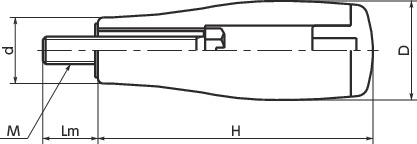

形状図
尺寸・CAD
单位 : mm
材质、表面处理
| GTR | |
|---|---|
| 握柄部 | 尼龙6（黑） |
| 螺纹部 | SS400 三价铬酸盐处理 |
特点

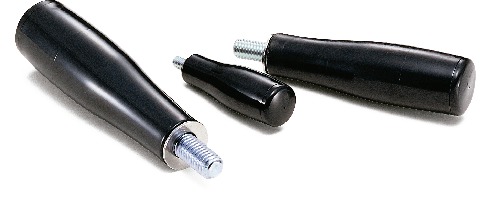

- 性价比优良的塑料制旋转握柄。

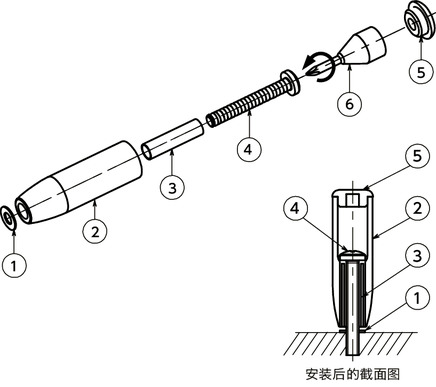

安装方法
请将间隔体③及螺栓④嵌入握柄主体②，碟形弹簧①设置于安装面（参阅安装后的截面图），然后用螺丝刀⑥紧固螺栓④。接着请确认紧固状况和握柄主体的旋转状况，然后将盖帽⑤嵌入握柄主体。
单位 : mm
| GTR | |
|---|---|
| 握柄部 | 尼龙6（黑） |
| 螺纹部 | SS400 三价铬酸盐处理 |
请将间隔体③及螺栓④嵌入握柄主体②，碟形弹簧①设置于安装面（参阅安装后的截面图），然后用螺丝刀⑥紧固螺栓④。接着请确认紧固状况和握柄主体的旋转状况，然后将盖帽⑤嵌入握柄主体。
