GTR-19-M6

Name: GTR-19-M6
Brand: 锅屋百迪精密机械
Availability: OutOfStock

旋转握柄

Plastic Revolving Grip

安全注意事项

符号RoHS指令

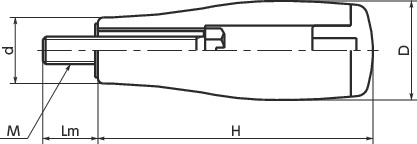

形状図

单位 : mm

型号	D	M（粗牙）螺纹公称直径	螺距	Lm	d	H	质量（g）	CAD下载	请求报价
GTR-19-M6	19	M6	1	13	13	65	26	CAD	请求报价

材质、表面处理

	GTR
握柄部	尼龙6（黑）
螺纹部	SS400 三价铬酸盐处理

特点

性价比优良的塑料制旋转握柄。

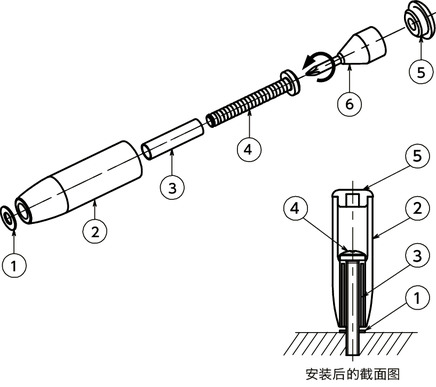

安装方法

请将间隔体③及螺栓④嵌入握柄主体②，碟形弹簧①设置于安装面（参阅安装后的截面图），然后用螺丝刀⑥紧固螺栓④。接着请确认紧固状况和握柄主体的旋转状况，然后将盖帽⑤嵌入握柄主体。
