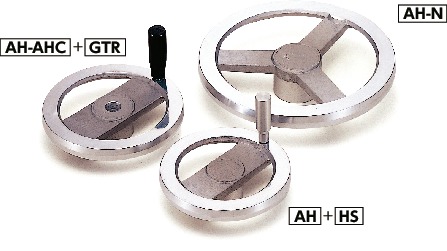

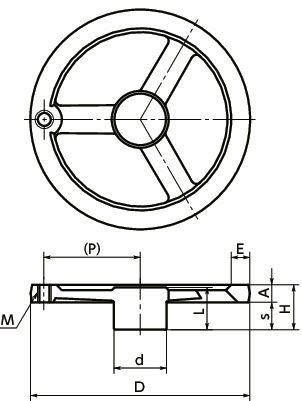

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D | H | A | E | s | d | L | P | 质量 （g） |
辐条数 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AH-80 | M5 | 0.8 | 80 | 26 | 10 | 15 | 16 | 28 | 25 | 33 | 95 | - | CAD | 请求报价 |
| AH-100 | M5 | 0.8 | 100 | 26 | 11 | 15 | 15 | 33 | 25 | 42 | 215 | - | CAD | 请求报价 |
| AH-125 | M6 | 1 | 125 | 32 | 14 | 15 | 18 | 33 | 30 | 53.5 | 225 | 2 | CAD | 请求报价 |
| AH-140 | M6 | 1 | 140 | 32 | 14 | 15 | 18 | 38 | 30 | 62 | 335 | 2 | CAD | 请求报价 |
| AH-160 | M8 | 1.25 | 160 | 36 | 15 | 16 | 21 | 39 | 35 | 68 | 415 | 2 | CAD | 请求报价 |
| AH-200 | M10 | 1.5 | 200 | 41 | 16 | 17 | 25 | 47 | 40 | 87.5 | 720 | 3 | CAD | 请求报价 |
| AH-250 | M10 | 1.5 | 250 | 42 | 19 | 20 | 23 | 52 | 40 | 112 | 1070 | 3 | CAD | 请求报价 |
| AH-300 | M10 | 1.5 | 300 | 47 | 19 | 22 | 28 | 57 | 45 | 137 | 1360 | 3 | CAD | 请求报价 |
材质、表面处理
| AH | |
|---|---|
| 主体 | AC4C |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
推荐适用握柄
| 型号 | 推荐适用握柄 | |||
|---|---|---|---|---|
| GNTR GNTR | GTR GTR | GTM GTM | HS HS | |
| AH-80 | GNTR-18-M5 | GTR-18-M5 | GTM-18-M5 | HS-5 |
| AH-100 | GNTR-18-M5 | GTR-18-M5 | GTM-18-M5 | HS-5 |
| AH-125 | GNTR-19-M6 | GTR-19-M6 | GTM-19-M6 | HS-6 |
| AH-140 | GNTR-19-M6 | GTR-19-M6 | GTM-19-M6 | HS-6 |
| AH-160 | GNTR-24-M8 | GTR-24-M8 | GTM-24-M8 | HS-8 |
| AH-200 | GNTR-28-M10 | GTR-28-M10 | GTM-28-M10 | HS-10 |
| AH-250 | GNTR-28-M10 | GTR-28-M10 | GTM-28-M10 | HS-10 |
| AH-300 | GNTR-28-M10 | GTR-28-M10 | GTM-28-M10 | HS-10 |
