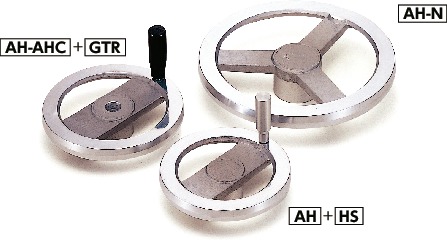

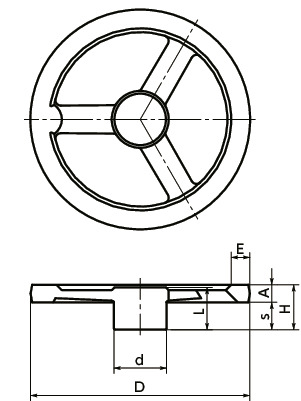

形状図
尺寸・CAD
单位 : mm
| 型号 | D | H | A | E | s | d | L | 质量 （g） |
辐条数 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AH-80-N | 80 | 26 | 10 | 15 | 16 | 28 | 25 | 95 | - | CAD | 请求报价 |
| AH-100-N | 100 | 26 | 11 | 15 | 15 | 33 | 25 | 215 | - | CAD | 请求报价 |
| AH-125-N | 125 | 32 | 14 | 15 | 18 | 33 | 30 | 225 | 2 | CAD | 请求报价 |
| AH-140-N | 140 | 32 | 14 | 15 | 18 | 38 | 30 | 335 | 2 | CAD | 请求报价 |
| AH-160-N | 160 | 36 | 15 | 16 | 21 | 39 | 35 | 415 | 2 | CAD | 请求报价 |
| AH-200-N | 200 | 41 | 16 | 17 | 25 | 47 | 40 | 720 | 3 | CAD | 请求报价 |
| AH-250-N | 250 | 42 | 19 | 20 | 23 | 52 | 40 | 1070 | 3 | CAD | 请求报价 |
| AH-300-N | 300 | 47 | 19 | 22 | 28 | 57 | 45 | 1360 | 3 | CAD | 请求报价 |
材质、表面处理
| AH | |
|---|---|
| 主体 | AC4C |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
