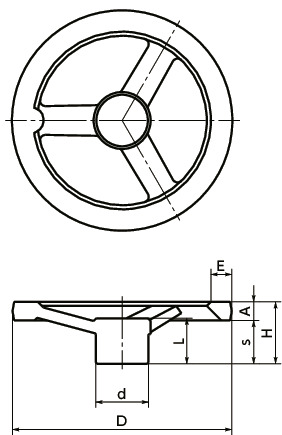

形状図
尺寸・CAD
单位 : mm
| 型号 | D | H | A | E | s | d | L | 质量 （g） |
辐条数 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AV-80-N | 80 | 32 | 9 | 14.5 | 23 | 28 | 25 | 95 | - | CAD | 请求报价 |
| AV-100-N | 100 | 37 | 10 | 15.5 | 27 | 33 | 25 | 215 | - | CAD | 请求报价 |
| AV-125-N | 125 | 44 | 15 | 14.5 | 29 | 35 | 30 | 225 | 2 | CAD | 请求报价 |
| AV-140-N | 140 | 44 | 15 | 14 | 29 | 38 | 30 | 335 | 2 | CAD | 请求报价 |
| AV-160-N | 160 | 52 | 15 | 16.5 | 37 | 39 | 35 | 415 | 2 | CAD | 请求报价 |
| AV-200-N | 200 | 56 | 17 | 19 | 39 | 47 | 40 | 720 | 3 | CAD | 请求报价 |
| AV-250-N | 250 | 61 | 20 | 22 | 41 | 52 | 40 | 1070 | 3 | CAD | 请求报价 |
| AV-300-N | 300 | 65 | 19 | 20 | 46 | 58 | 45 | 1360 | 3 | CAD | 请求报价 |
材质、表面处理
| AV | |
|---|---|
| 主体 | AC4C |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
