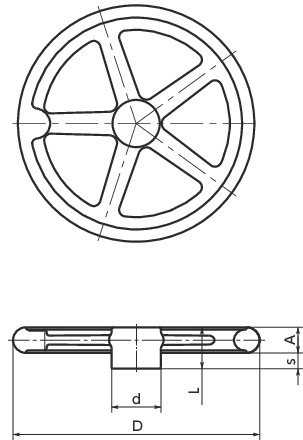

形状図
尺寸・CAD
单位 : mm
| 型号 | D | A | s | d | L | 质量 （g） |
辐条数 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| F-80-N | 80 | 14 | 10 | 24 | 24 | 430 | 3 | CAD | 请求报价 |
| F-100-N | 100 | 15 | 10 | 30 | 25 | 580 | 3 | CAD | 请求报价 |
| F-125-N | 125 | 16 | 12 | 33 | 28 | 810 | 3 | CAD | 请求报价 |
| F-140-N | 140 | 17 | 13 | 35 | 30 | 1360 | 3 | CAD | 请求报价 |
| F-160-N | 160 | 18 | 14 | 37 | 32 | 1410 | 3 | CAD | 请求报价 |
| F-200-N | 200 | 24 | 17 | 43 | 41 | 2330 | 3 | CAD | 请求报价 |
| F-250-N | 250 | 25 | 17 | 50 | 42 | 4030 | 5 | CAD | 请求报价 |
| F-315-N | 315 | 28 | 21 | 60 | 49 | 7150 | 5 | CAD | 请求报价 |
材质、表面处理
| F | |
|---|---|
| 主体 | FC200 镀铬 |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
