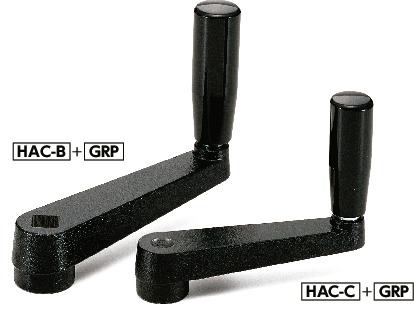

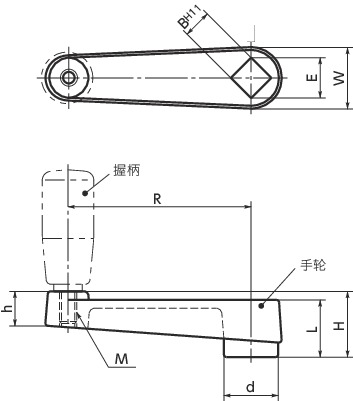

形状図
单位 : mm
| 型号 | R | B＊1 | M（粗牙） 螺纹公称直径 |
螺距 | E min.＊2 | H | h | d | L | W | 推荐适用握柄 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HAC-50-B8 | 50 | 8 | M6 | 1 | 10.1 | 20 | 10 | 16 | 18 | 21.5 | GRP-14-M6 | 46 | CAD | 请求报价 |
＊1： 本产品的方孔符合DIN标准（DIN79）。
＊2： 倒角E：方孔的角部经过倒角处理。
材质、表面处理
| HAC-50-HAC-80 | HAC-100-HAC-160 | |
|---|---|---|
| 主体 | 锌压铸件 静电喷涂（亚光黑） |
AC4B 静电喷涂（亚光黑） |
