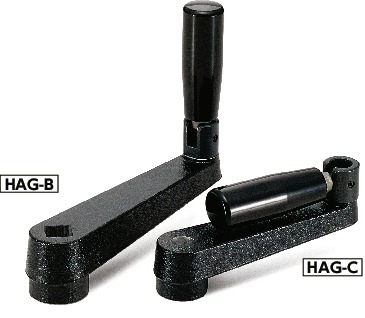

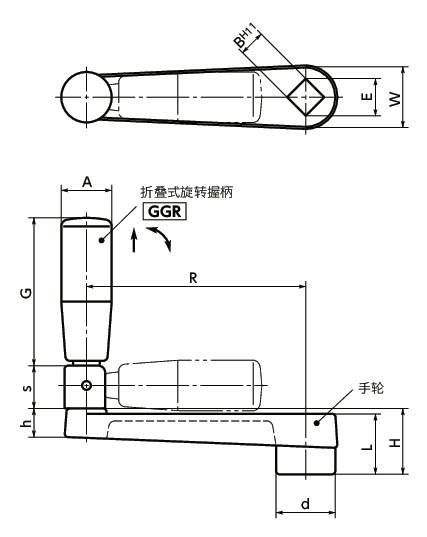

形状図
尺寸・CAD
单位 : mm
| 型号 | R | B＊1 | E min.＊2 | H | A | s | h | d | L | G | W | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HAG-100-B12 | 100 | 12 | 16.1 | 30 | 23 | 19.5 | 13 | 27 | 28 | 67.5 | 29 | 199 | CAD | 请求报价 |
| HAG-125-B14 | 125 | 14 | 18.1 | 36 | 23 | 19.5 | 14 | 32 | 34 | 67.5 | 34.5 | 254 | CAD | 请求报价 |
| HAG-160-B17 | 160 | 17 | 22.2 | 40 | 26 | 19.5 | 14 | 35 | 38 | 82.5 | 40 | 346 | CAD | 请求报价 |
＊1： 本产品的方孔符合DIN标准（DIN79）。
＊2： 倒角E：方孔的角部经过倒角处理。
材质、表面处理
| HAG | |
|---|---|
| 折叠式旋转握柄GGR | 酚醛树脂（黑） |
| 手轮 | AC4B 静电喷涂（亚光黑） |
