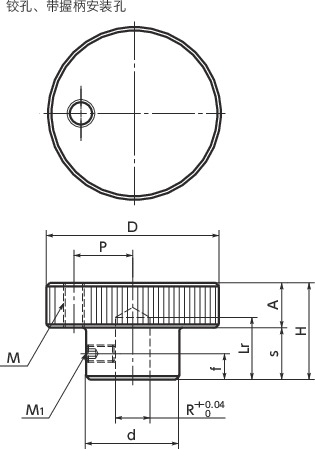

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D | H | A | s | d | R | Lr | f | P | M1(粗牙)＊1 螺纹公称直径 |
螺距 | 质量 （g） |
颜色 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HAK-40-R8-SG | M6 | 1 | 40 | 25 | 12 | 13 | 22 | 8 | 15 | 6.5 | 14.5 | M5 | 0.8 | 45 | SG | CAD | 请求报价 |
| HAK-40-R8 | M6 | 1 | 40 | 25 | 12 | 13 | 22 | 8 | 15 | 6.5 | 14.5 | M5 | 0.8 | 45 | BK | CAD | 请求报价 |
| HAK-50-R10-SG | M6 | 1 | 50 | 28 | 13 | 15 | 27 | 10 | 18 | 7.5 | 17 | M5 | 0.8 | 77 | SG | CAD | 请求报价 |
| HAK-50-R10 | M6 | 1 | 50 | 28 | 13 | 15 | 27 | 10 | 18 | 7.5 | 17 | M5 | 0.8 | 77 | BK | CAD | 请求报价 |
| HAK-63-R12-SG | M6 | 1 | 63 | 32 | 14 | 18 | 35 | 12 | 22 | 9 | 23 | M5 | 0.8 | 146 | SG | CAD | 请求报价 |
| HAK-63-R12 | M6 | 1 | 63 | 32 | 14 | 18 | 35 | 12 | 22 | 9 | 23 | M5 | 0.8 | 146 | BK | CAD | 请求报价 |
| HAK-80-R16-SG | M6 | 1 | 80 | 40 | 15 | 25 | 45 | 16 | 28 | 12.5 | 30 | M6 | 1 | 264 | SG | CAD | 请求报价 |
| HAK-80-R16 | M6 | 1 | 80 | 40 | 15 | 25 | 45 | 16 | 28 | 12.5 | 30 | M6 | 1 | 264 | BK | CAD | 请求报价 |
＊1： 附带内六角止动螺丝（钢制）。
材质、表面处理
| HAK | |
|---|---|
| 主体 | A5056 阳极氧化处理（各种颜色） |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。

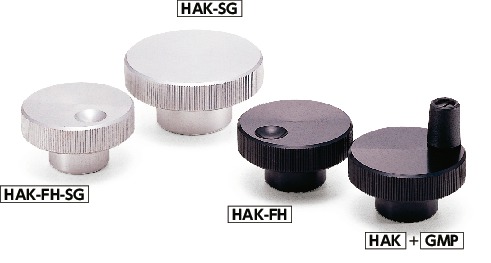

特点
- 铝合金制微型手轮。
- 可根据产品符号选择轴孔类型、握柄安装孔及指孔的有无。
| 产品符号 | 轴孔类型 | 握柄安装孔 | 指孔 |
|---|---|---|---|
| HAK | 预留孔 | 有 | 无 |
| HAK-N | 预留孔 | 无 | 无 |
| HAK-FH | 预留孔 | 无 | 有 |
| HAK-R | 铰孔 | 有 | 无 |
| HAK-R-N | 铰孔 | 无 | 无 |
| HAK-R-FH | 铰孔 | 无 | 有 |
- 分为2种颜色。可根据型号的末尾符号进行选择。
无末尾符号----黑
末尾符号SG----银灰 - 本产品不附带握柄。握柄请另行订购。⇒握柄
