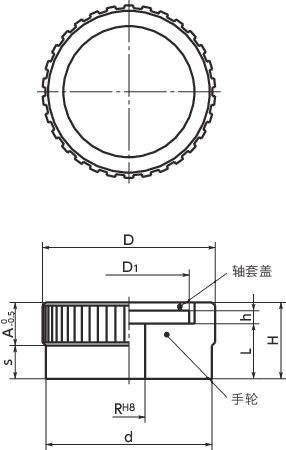

形状図
单位 : mm
| 型号 | D | R | D1 | H | s | h | d | L | A | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HCB-52-R10-A | 52 | 10 | 37 | 23 | 10 | 3.8 | 50 | 17 | 13 | 100 | CAD | 请求报价 |
材质、表面处理
| HCB | |
|---|---|
| 手轮 | 铝合金 阳极氧化处理（黑） |
| 轴套盖 | 尼龙6（浅灰） |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。

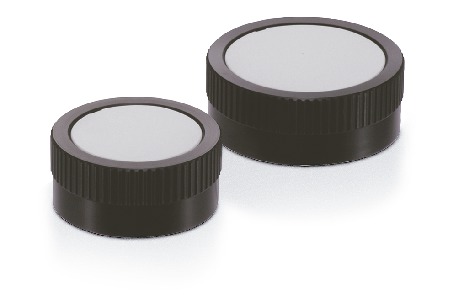

特点
- 浅灰色塑料制轴套盖挡住了轴端面，将手轮装饰得更为美观。
- 轴套盖拆装方便。
- 已加工轴孔（公差：H8）。
