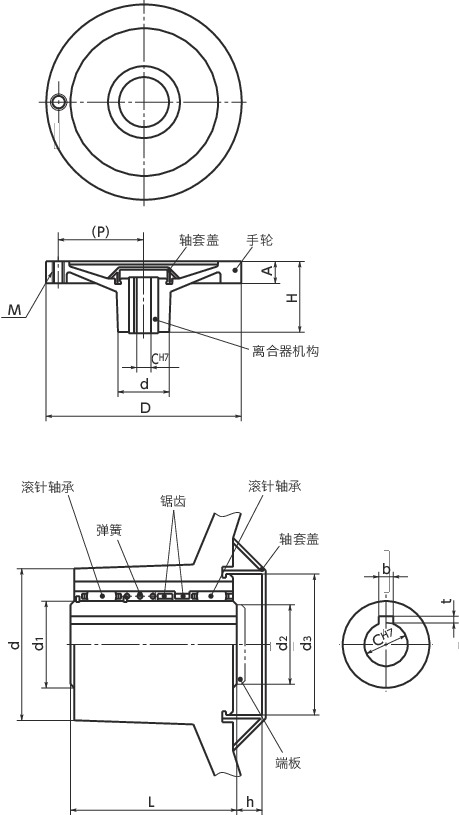

形状図
单位 : mm
| 型号 | C | M（粗牙） 螺纹公称直径 |
螺距 | D | H | A | h | d | d1 | d3 | L | d2（最大） | P | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HCH-140-C14 | 14 | M8 | 1.25 | 140 | 58 | 16.5 | 7 | 42 | 24 | 40 | 45 | 23 | 62 | 650 | CAD | 请求报价 |
材质、表面处理
| HCH | |
|---|---|
| 手轮 | AC4B |
| 轴套盖 | 聚缩醛（浅灰） |
| 离合器机构 | S45C |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
特点

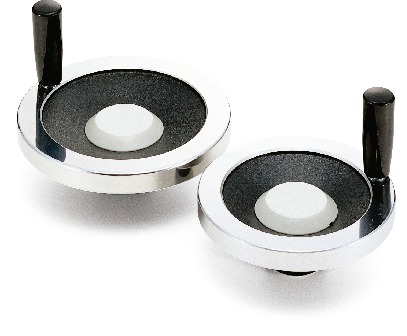

- 内置离合器机构HCM（HCM）的铝合金盘式手轮。
- 通常，手轮相对于轴呈自由状态。
- 将手轮拉向近前时，锯齿咬合。这种情况下旋转手轮时，轴也将旋转。
- 松开手轮时，锯齿在弹簧力的作用下脱开，轴和手轮进入自由状态。
- 轴套盖可拆卸。安装至轴上时请使用端板HEP。HEP
- 带握柄安装孔。
- 本产品不附带握柄。握柄请另行订购。⇒握柄
通用尺寸
| 轴孔径 C |
键槽 | 键 | |||
|---|---|---|---|---|---|
| b | t | 公称尺寸 | |||
| 基准尺寸 | 容许偏差（P9） | 基准尺寸 | 容许偏差 | b×h | |
| 12 | 4 | -0.012 -0.042 |
1.1 | +0.1 0 |
4×4 |
| 14、16 | 5 | 1.3 | 5×5 | ||
