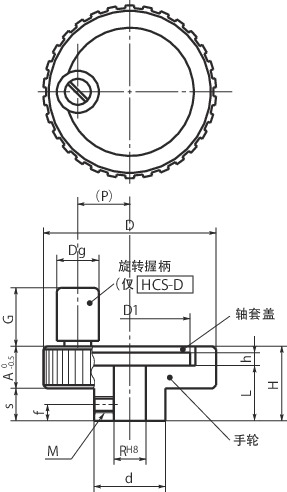

形状図
单位 : mm
| 型号 | D | R | D1 | H | s | h | d | L | Dg | G | A | P | f | M（粗牙） 螺纹公称直径 |
螺距 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HCS-62-R10-D | 62 | 10 | 47 | 23 | 10 | 3.8 | 25 | 17 | 14 | 21 | 13 | 20.5 | 5 | M5 | 0.8 | 90 | CAD | 请求报价 |
材质、表面处理
| HCS-D | |
|---|---|
| 手轮 | 铝合金 阳极氧化处理（黑） |
| 轴套盖 | 尼龙6（浅灰） |
| 旋转握柄 | 尼龙6（亚光黑） |
| 内六角止动螺丝 | 不锈钢 |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
特点
- 浅灰色塑料制轴套盖挡住了轴端面，将手轮装饰得更为美观。
- 轴套盖拆装方便。
- 已加工轴孔（公差：H8）。
- 所有产品均附带内六角止动螺丝。
-

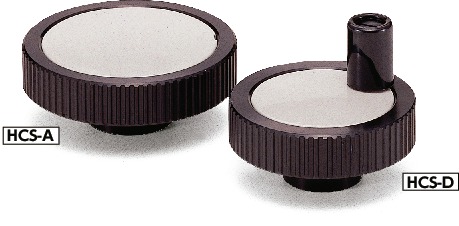

可根据型号的末尾符号选择旋转握柄的有无。
HCS-A----无握柄
HCS-D----带握柄
