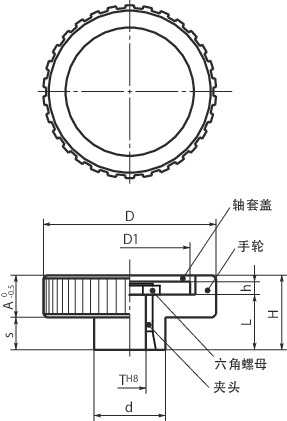

形状図
单位 : mm
| 型号 | D | T | D1 | H | s | h | d | L | A | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HCS-52-T10-A | 52 | 10 | 37 | 23 | 10 | 3.8 | 22 | 17 | 13 | 66 | CAD | 请求报价 |
材质、表面处理

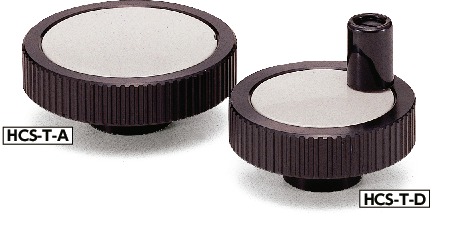

| HCS-T-A | |
|---|---|
| 手轮 | 铝合金 阳极氧化处理（黑） |
| 轴套盖 | 尼龙6（浅灰） |
| 夹头、六角螺母 | 黄铜 |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
特点
- 浅灰色塑料制轴套盖挡住了轴端面，将手轮装饰得更为美观。
- 轴套盖拆装方便。

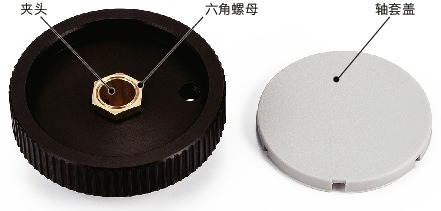

- 将轴插入夹头后，通过紧固附带的六角螺母，可利用楔形块的斜边放大效果对轴进行固定。无需轴孔追加工，固定时也不会损伤轴。
