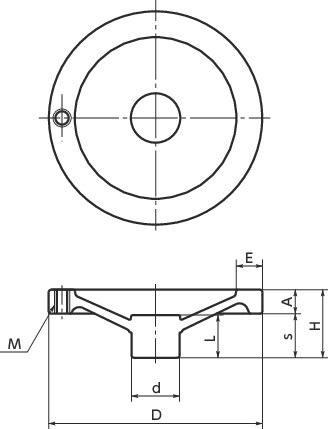

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D | H | A | s | d | L | P | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HDA-80 | M6 | 1 | 80 | 31 | 13.5 | 17.5 | 26 | 21 | 33.5 | 125 | CAD | 请求报价 |
| HDA-100 | M6 | 1 | 100 | 38 | 14.5 | 23.5 | 28 | 25 | 43 | 200 | CAD | 请求报价 |
| HDA-125 | M8 | 1.25 | 125 | 43 | 15.5 | 27.5 | 31 | 28 | 55 | 340 | CAD | 请求报价 |
| HDA-160 | M10 | 1.5 | 160 | 51 | 18.5 | 32.5 | 36 | 32 | 70 | 630 | CAD | 请求报价 |
| HDA-200 | M10 | 1.5 | 200 | 57 | 20.5 | 36.5 | 42 | 36 | 89 | 980 | CAD | 请求报价 |
材质、表面处理
| HDA | |
|---|---|
| 主体 | AC8A 整个表面喷丸 |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。

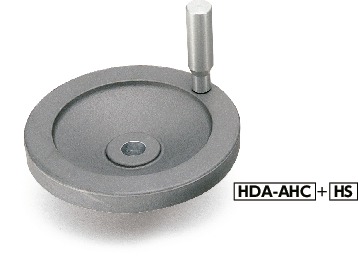

推荐适用握柄
| 型号 | 推荐适用握柄 | |||
|---|---|---|---|---|
| 塑料制旋转握柄 GTRGTR |
塑料制旋转握柄 GNTRGNTR |
塑料制旋转握柄 GTMGTM |
铝制固定握柄 HSHS |
|
| HDA-80 | GTR-19-M6 | GNTR-19-M6 | GTM-19-M6 | HS-6 |
| HDA-100 | GTR-19-M6 | GNTR-19-M6 | GTM-19-M6 | HS-6 |
| HDA-125 | GTR-24-M8 | GNTR-24-M8 | GTM-24-M8 | HS-8 |
| HDA-160 | GTR-28-M10 | GNTR-28-M10 | GTM-28-M10 | HS-10 |
| HDA-200 | GTR-28-M10 | GNTR-28-M10 | GTM-28-M10 | HS-10 |
规格变更说明
感谢您一直以来使用NBK网站。铝合金盘式手轮 HDA / HDA-N的规格将发生如下变更。
请参看详情
https://www.nbk1560-chn.com.cn/news/2022/20220518_2/
敬请理解。
