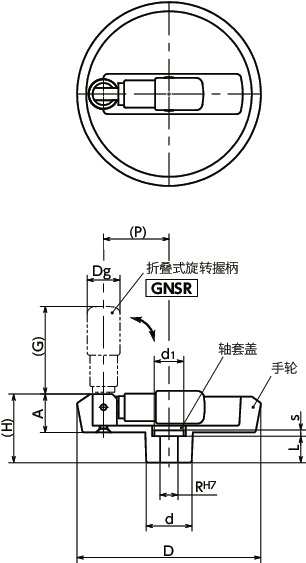

形状図
尺寸・CAD
单位 : mm
| 型号 | D | R | H | A | s | d | d1 | L | Dg | G | P | 质量 （g） |
轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HME-125-C14-T-SG | 125 | 14 | 45 | 24.5 | 4 | 31 | 23 | 18 | 22 | 62 | 44.5 | 440 | SG | CAD | 请求报价 |
| HME-125-C14-T-BK | 125 | 14 | 45 | 24.5 | 4 | 31 | 23 | 18 | 22 | 62 | 44.5 | 440 | BK | CAD | 请求报价 |
材质、表面处理
| HME | |
|---|---|
| 折叠式旋转握柄GNSR | 尼龙6（亚光黑） |
| 手轮 | AC4B 静电喷涂（各种颜色） |
| 轴套盖 | 尼龙6（浅灰） |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
特点

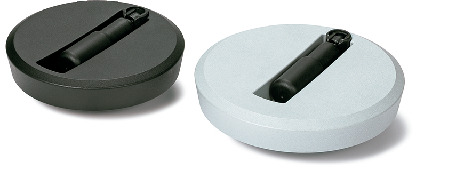

- 带折叠式旋转握柄GNSR的手轮。
- 握柄通常为放倒状态。使用时抬起握柄。
- 松开手时，握柄会在弹簧力的作用下再次放倒。
- 放倒的握柄收纳在手轮主体的槽中。
- 轴套盖拆装方便。
- 分为2种颜色。可根据型号的末尾符号进行选择。
| 末尾符号 | 颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
