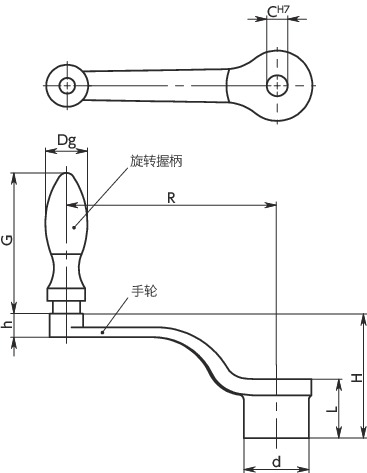

形状図
单位 : mm
| 型号 | C | R | h | d | L | G | Dg | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HNJU-100-C10-D | 10 | 100 | 13 | 28 | 28 | 67 | 20 | 61 | 307 | CAD | 请求报价 |
材质、表面处理
| HNJU-D | |
|---|---|
| 手轮 | 相当于FCD400 静电喷涂（亚光黑） |
| 旋转握柄 | SUM22L 三价铬酸盐处理 |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
特点

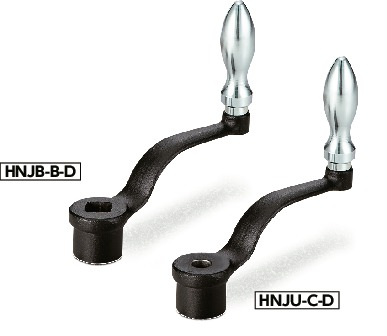

- 可根据产品符号选择圆孔和方孔。
HNJU-C-D----圆孔（公差：H7）
HNJB-B-D----方孔（公差：H11） - 手轮主体采用静电喷涂。
- 所有产品均附带旋转握柄。
