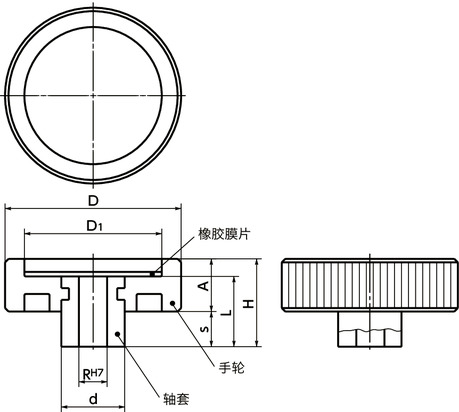

形状図
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D | D1 | H | A | s | d | L | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNPK-50-M10 | M10 | 1.5 | 50 | 39 | 25 | 15 | 10 | 18 | 20 | 47 | - | CAD | 请求报价 |
材质、表面处理
| HPK | |
|---|---|
| 轴套 | SUM22L 四氧化三铁保护膜（黑） |
| 手轮 | 尼龙6（亚光黑） |
| 橡胶膜片 | 铝 阳极氧化处理（银灰） |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
特点

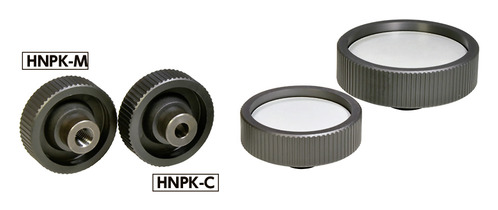

- 可根据产品符号选择铰孔和内螺纹。
HPK-C----铰孔（公差：H7）
HPK-M----内螺纹 - 请在将手轮组装至机械后，再安装橡胶膜片。
