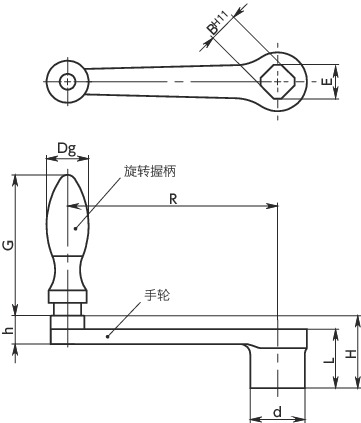

形状図
尺寸・CAD
单位 : mm
| 型号 | R | B＊1 | E min.＊2 | h | d | L | G | Dg | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNSB-63-B10-D | 63 | 10 | 13.1 | 11 | 20 | 20 | 54.5 | 16 | 26 | 120 | CAD | 请求报价 |
| HNSB-80-B12-D | 80 | 12 | 16.1 | 13 | 24 | 24 | 61 | 18 | 31 | 182 | CAD | 请求报价 |
| HNSB-100-B14-D | 100 | 14 | 18.1 | 13 | 28 | 28 | 67 | 20 | 34 | 278 | CAD | 请求报价 |
| HNSB-125-B17-D | 125 | 17 | 22.2 | 14 | 34 | 34 | 74 | 22 | 40 | 428 | CAD | 请求报价 |
＊1： 本产品的方孔符合DIN标准（DIN79）。
＊2： 倒角E：方孔的角部经过倒角处理。
材质、表面处理
| HNSB-D | |
|---|---|
| 手轮 | 相当于FCD400 静电喷涂（亚光黑） |
| 旋转握柄 | SUM22L 三价铬酸盐处理 |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
特点

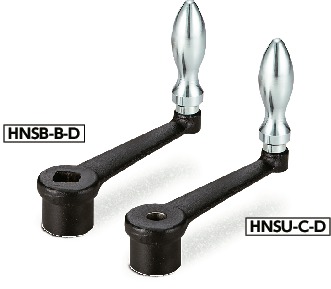

- 可根据产品符号选择圆孔和方孔。
HNSU-C-D----圆孔（公差：H7）
HNSB-B-D----方孔（公差：H11） - 手轮主体采用静电喷涂。
- 所有产品均附带旋转握柄。
