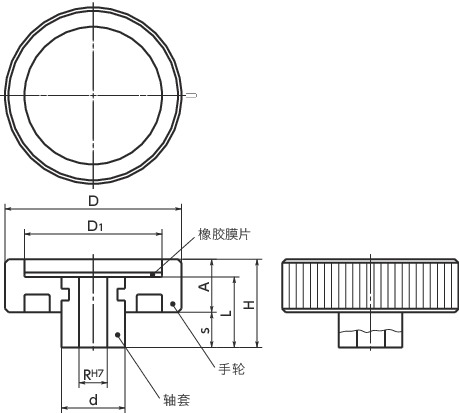

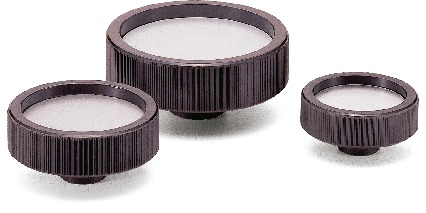

形状図
尺寸・CAD
单位 : mm
| 型号 | R | D | D1 | H | A | s | d | L | 质量 （g） |
符合SEMI标准 | CAD下载 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HPK-50-C8 | 8 | 50 | 39 | 25 | 15 | 10 | 18 | 20 | 51 | - | - |
| HPK-63-C10 | 10 | 63 | 52 | 30 | 18 | 12 | 20 | 24 | 81 | - | - |
| HPK-80-C12 | 12 | 80 | 67 | 36 | 22 | 14 | 25 | 29 | 163 | ○ | - |
材质、表面处理
| HPK | |
|---|---|
| 轴套 | SUM22L 四氧化三铁保护膜（黑） |
| 手轮 | 酚醛树脂（黑） |
| 橡胶膜片 | 铝 阳极氧化处理（银灰） |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
特点
- 酚醛树脂制。
-
可根据产品符号选择铰孔和内螺纹。
HPK-C----铰孔（公差：H7）
HPK-M----内螺纹 - 请在将手轮组装至机械后，再安装橡胶膜片。
