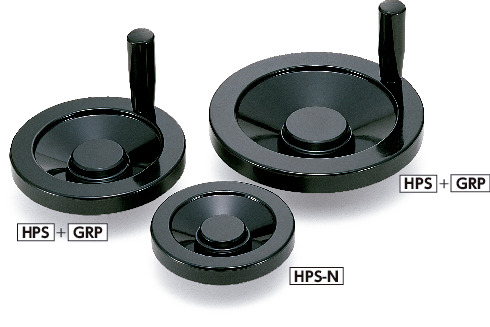

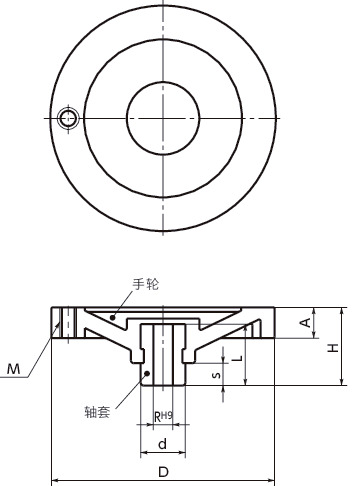

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D | R | H | A | s | d | L | P | 推荐适用握柄 [[GNTR]] | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HPS-80 | M6 | 1 | 80 | 10 | 41 | 14 | 14 | 25 | 35 | 32.5 | GNTR-19-M6 | 145 | CAD | 请求报价 |
| HPS-100 | M6 | 1 | 100 | 10 | 43 | 17 | 14 | 25 | 35 | 42 | GNTR-19-M6 | 205 | CAD | 请求报价 |
| HPS-125 | M8 | 1.25 | 125 | 12 | 44 | 18 | 14 | 25 | 35 | 53.5 | GNTR-24-M8 | 270 | CAD | 请求报价 |
| HPS-160 | M10 | 1.5 | 160 | 14 | 50 | 20 | 14 | 32 | 35 | 69 | GNTR-28-M10 | 420 | CAD | 请求报价 |
| HPS-200 | M10 | 1.5 | 200 | 16 | 56 | 22 | 14 | 40 | 35 | 87.5 | GNTR-28-M10 | 770 | CAD | 请求报价 |
材质、表面处理
| HPS | |
|---|---|
| 手轮 | 酚醛树脂（黑） |
| 轴套 | 钢 三价铬酸盐处理 |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
