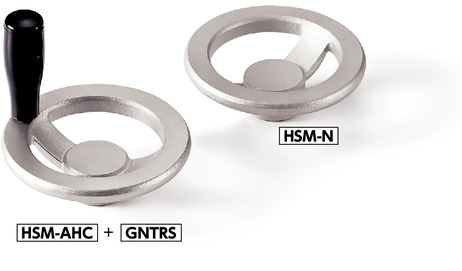

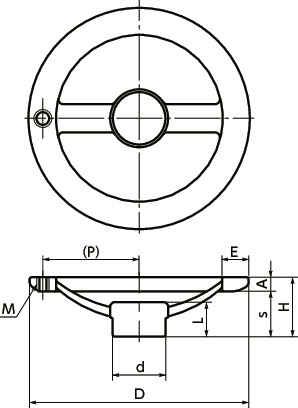

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D | H | A | s | d | L | E | P | 质量 （g） |
辐条数 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSM-80 | M5 | 0.8 | 80 | 28.5 | 8.5 | 20 | 26 | 17 | 12 | 33 | 260 | 2 | CAD | 请求报价 |
| HSM-100 | M5 | 0.8 | 100 | 30.5 | 8.5 | 22 | 26 | 18 | 13 | 43 | 320 | 2 | CAD | 请求报价 |
| HSM-125 | M6 | 1 | 125 | 34.5 | 8.5 | 26 | 32 | 20 | 15 | 54 | 500 | 2 | CAD | 请求报价 |
| HSM-160 | M8 | 1.25 | 160 | 42.8 | 10.8 | 32 | 36 | 24 | 18 | 71 | 900 | 2 | CAD | 请求报价 |
| HSM-200 | M10 | 1.5 | 200 | 43 | 12 | 31 | 42 | 24 | 19 | 90 | 1300 | 2 | CAD | 请求报价 |
| HSM-250 | M10 | 1.5 | 250 | 54 | 14 | 40 | 50 | 34 | 20 | 113 | 2400 | 3 | CAD | 请求报价 |
材质、表面处理
| HSM | |
|---|---|
| 主体 | SCS13（相当于SUS304） |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
