一看就会的产品使用要领解说

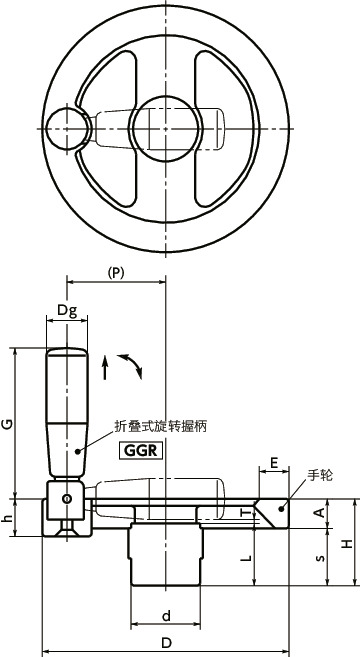

形状図
尺寸・CAD
单位 : mm
| 型号 | D | H | A | s | h | d | L | T | Dg | G | P | 质量 （g） |
辐条数 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSN-125 | 127 | 44.5 | 18 | 26.5 | 22 | 35 | 30.5 | 2.5 | 23 | 65 | 51 | 850 | 2 | CAD | 请求报价 |
| HSN-160 | 162 | 52 | 18 | 34 | 24 | 40 | 35 | 3 | 23 | 63 | 69 | 1300 | 2 | CAD | 请求报价 |
| HSN-200 | 203 | 56 | 20 | 36 | 23 | 48 | 40 | 3.5 | 26 | 79 | 86 | 2060 | 2 | CAD | 请求报价 |
| HSN-250 | 253 | 63 | 24 | 39 | 30 | 52 | 40 | 3.5 | 26 | 72 | 109.5 | 2960 | 2 | CAD | 请求报价 |
| HSN-315 | 319 | 69 | 27 | 42 | 30 | 63 | 45 | 5.5 | 26 | 72 | 141.5 | 4770 | 2 | CAD | 请求报价 |
材质、表面处理
| HSN | |
|---|---|
| 折叠式旋转握柄GGR | 酚醛树脂（黑） |
| 手轮 | FC200 静电喷涂（黑） |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
