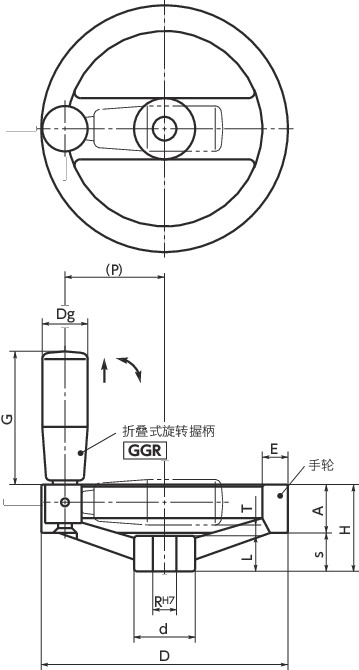

形状図
尺寸・CAD
单位 : mm
| 型号 | D | R | H | A | E | s | d | L | T | Dg | G | P | 质量 （g） |
辐条数 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSS-125 | 125 | 12 | 44 | 24.5 | 13 | 19.5 | 31 | 18 | 4.5 | 23 | 67.5 | 50 | 470 | 2 | CAD | 请求报价 |
| HSS-140 | 140 | 14 | 45.5 | 24.5 | 14 | 21 | 36 | 19 | 5 | 23 | 67.5 | 57.5 | 550 | 2 | CAD | 请求报价 |
| HSS-160 | 160 | 14 | 47 | 25 | 15 | 22 | 36 | 20 | 4 | 26 | 82.5 | 67.5 | 700 | 2 | CAD | 请求报价 |
| HSS-200 | 200 | 18 | 52.5 | 25 | 17.5 | 27.5 | 42 | 24 | 5.5 | 26 | 82.5 | 84 | 980 | 2 | CAD | 请求报价 |
| HSS-250 | 250 | 22 | 61 | 26.5 | 19 | 34.5 | 48 | 28 | 10 | 26 | 82.5 | 111 | 1390 | 2 | CAD | 请求报价 |
材质、表面处理
| HSS | |
|---|---|
| 折叠式旋转握柄GGR | 酚醛树脂（黑） |
| 手轮 | AC4B 研磨 |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
