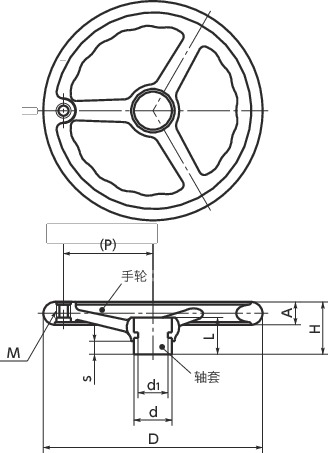

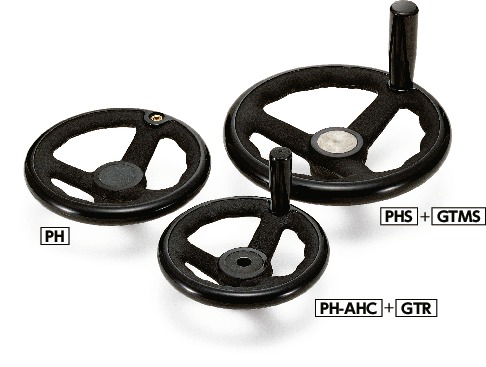

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D | H | A | s | d | d1 | L | P | 质量 （g） |
辐条数 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PHS-80 | M5 | 0.8 | 80 | 40 | 14 | 10 | 24 | 18 | 26 | 29 | 130 | 3 | CAD | 请求报价 |
| PHS-100 | M5 | 0.8 | 100 | 44 | 15 | 10 | 28 | 22 | 29 | 40 | 200 | 3 | CAD | 请求报价 |
| PHS-125 | M6 | 1 | 125 | 48 | 16 | 10 | 32 | 26 | 30 | 51 | 280 | 3 | CAD | 请求报价 |
| PHS-140 | M6 | 1 | 140 | 54 | 17 | 10 | 34 | 26 | 35 | 58 | 400 | 3 | CAD | 请求报价 |
| PHS-160 | M8 | 1.25 | 160 | 57 | 18 | 10 | 36 | 28 | 36 | 67 | 440 | 3 | CAD | 请求报价 |
| PHS-200 | M10 | 1.5 | 200 | 64 | 22 | 12 | 38 | 30 | 42 | 84 | 670 | 3 | CAD | 请求报价 |
| PHS-250 | M10 | 1.5 | 250 | 66 | 26 | 15 | 44 | 36 | 42 | 102 | 980 | 5 | CAD | 请求报价 |
材质、表面处理
| PHS 不锈钢轴套 | |
|---|---|
| 手轮部 | 尼龙6（黑） |
| 轴套部 | SUS303 |
| 握柄安装孔 插件 |
SUS303 |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
推荐适用握柄
| 型号 铸铁轴套 |
推荐适用握柄 | 型号 不锈钢轴套 |
推荐适用握柄 | ||
|---|---|---|---|---|---|
| GTR GTR | GTM GTM | GNTRS GNTRS | GTMS GTMS | ||
| PH-80 | GTR-18-M5 | GTM-18-M5 | PHS-80 | GNTRS-18-M5 | GTMS-18-M5 |
| PH-100 | GTR-18-M5 | GTM-18-M5 | PHS-100 | GNTRS-18-M5 | GTMS-18-M5 |
| PH-125 | GTR-19-M6 | GTM-19-M6 | PHS-125 | GNTRS-19-M6 | GTMS-19-M6 |
| PH-140 | GTR-19-M6 | GTM-19-M6 | PHS-140 | GNTRS-19-M6 | GTMS-19-M6 |
| PH-160 | GTR-24-M8 | GTM-24-M8 | PHS-160 | GNTRS-24-M8 | GTMS-24-M8 |
| PH-200 | GTR-28-M10 | GTM-28-M10 | PHS-200 | GNTRS-28-M10 | GTMS-28-M10 |
| PH-250 | GTR-28-M10 | GTM-28-M10 | PHS-250 | GNTRS-28-M10 | GTMS-28-M10 |
