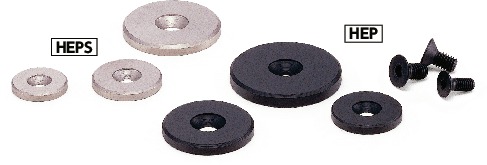

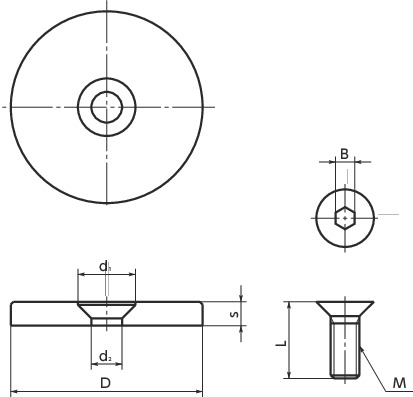

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D | s | d1 | d2 | L | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HEP-16 | M4 | 0.7 | 16 | 3 | 8 | 4.3 | 10 | 2.5 | 5 | CAD | 请求报价 |
| HEP-20 | M4 | 0.7 | 20 | 3 | 8 | 4.3 | 10 | 2.5 | 8 | CAD | 请求报价 |
| HEP-22 | M5 | 0.8 | 22 | 3.5 | 10 | 5.3 | 12 | 3 | 11 | CAD | 请求报价 |
| HEP-25 | M5 | 0.8 | 25 | 3.5 | 10 | 5.3 | 12 | 3 | 15 | CAD | 请求报价 |
| HEP-28 | M5 | 0.8 | 28 | 3.5 | 10 | 5.3 | 12 | 3 | 18 | CAD | 请求报价 |
| HEP-32 | M6 | 1 | 32 | 4 | 12 | 6.4 | 12 | 4 | 27 | CAD | 请求报价 |
| HEP-36 | M6 | 1 | 36 | 4 | 12 | 6.4 | 12 | 4 | 34 | CAD | 请求报价 |
| HEP-40 | M6 | 1 | 40 | 5 | 12 | 6.4 | 12 | 4 | 51 | CAD | 请求报价 |
| HEP-45 | M6 | 1 | 45 | 6 | 12 | 6.4 | 12 | 4 | 77 | CAD | 请求报价 |
| HEP-52 | M6 | 1 | 52 | 6 | 12 | 6.4 | 12 | 4 | 103 | CAD | 请求报价 |
材质、表面处理
| HEP 钢制 | |
|---|---|
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
| 内六角埋头螺栓 | SCM435 四氧化三铁保护膜（黑） |
特点
- 只需在台阶轴的端面加工螺纹孔，即可固定手轮、对准位置。
- 所有产品均附带内六角埋头螺栓。

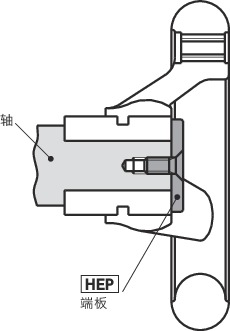

使用例
