HEPS-45

端板

End Plate

安全注意事项

符号RoHS指令

HEPS端板

一看就会的产品使用要领解说

短片示例为HEP（HEP）。本产品也可进行同样的操作。

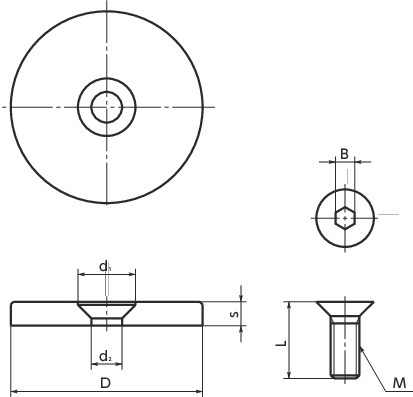

形状図

HEPS端板寸法図

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 D s d1 d2 L B 质量
（g）		 CAD下载 请求报价
HEPS-45 M6 1 45 6 12 6.4 12 4 77 CAD 请求报价

材质、表面处理

HEPS 不锈钢制
主体 SUS303
内六角埋头螺栓 SUSXM7

特点

  • 只需在台阶轴的端面加工螺纹孔，即可固定手轮、对准位置。
  • 所有产品均附带内六角埋头螺栓。

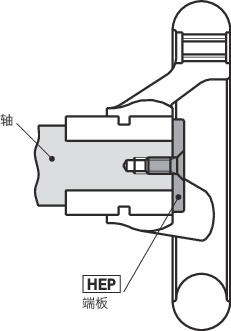

使用例

HEPS端板
