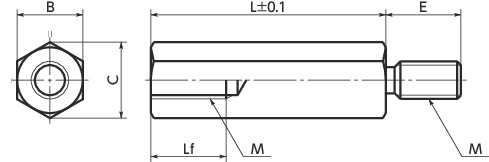

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | B | C（约） | E | Lf | L | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SHA-M5-20-EL | M5 | 0.8 | 8 | 9.2 | 7.5 | 10 | 20 | 8.2 | CAD | 请求报价 |
| SHA-M5-25-EL | M5 | 0.8 | 8 | 9.2 | 7.5 | 10 | 25 | 10.3 | CAD | 请求报价 |
| SHA-M5-30-EL | M5 | 0.8 | 8 | 9.2 | 7.5 | 10 | 30 | 12.4 | CAD | 请求报价 |
| SHA-M5-35-EL | M5 | 0.8 | 8 | 9.2 | 7.5 | 10 | 35 | 14.5 | CAD | 请求报价 |
| SHA-M5-40-EL | M5 | 0.8 | 8 | 9.2 | 7.5 | 10 | 40 | 16.7 | CAD | 请求报价 |
| SHA-M5-45-EL | M5 | 0.8 | 8 | 9.2 | 7.5 | 10 | 45 | 18.8 | CAD | 请求报价 |
| SHA-M5-50-EL | M5 | 0.8 | 8 | 9.2 | 7.5 | 10 | 50 | 20.9 | CAD | 请求报价 |
| SHA-M5-60-EL | M5 | 0.8 | 8 | 9.2 | 7.5 | 10 | 60 | 25.1 | CAD | 请求报价 |
| SHA-M5-70-EL | M5 | 0.8 | 8 | 9.2 | 7.5 | 10 | 70 | 29.3 | CAD | 请求报价 |
| SHA-M5-80-EL | M5 | 0.8 | 8 | 9.2 | 7.5 | 10 | 80 | 33.6 | CAD | 请求报价 |
| SHA-M5-90-EL | M5 | 0.8 | 8 | 9.2 | 7.5 | 10 | 90 | 37.8 | CAD | 请求报价 |
| SHA-M5-100-EL | M5 | 0.8 | 8 | 9.2 | 7.5 | 10 | 100 | 42 | CAD | 请求报价 |
材质、表面处理
| SHA-EL 钢制 | |
|---|---|
| 主体 | SUM22L 无电解镀镍 |
特点

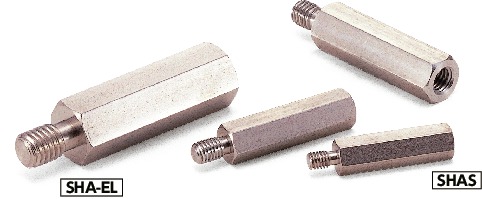

- 单侧外螺纹、单侧内螺纹的六角支柱。
- 可与2个以上的六角支柱组合使用。
