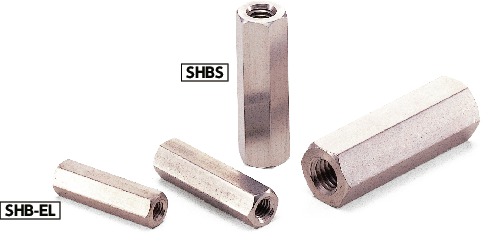

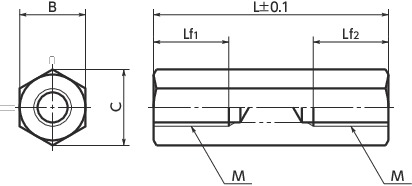

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | B | C（约） | Lf1 | Lf2 | L | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SHBS-M5-20 | M5 | 0.8 | 8 | 9.2 | 10 | 10 | 20 | 5.5 | CAD | 请求报价 |
| SHBS-M5-25 | M5 | 0.8 | 8 | 9.2 | 10 | 10 | 25 | 7.7 | CAD | 请求报价 |
| SHBS-M5-30 | M5 | 0.8 | 8 | 9.2 | 10 | 10 | 30 | 9.8 | CAD | 请求报价 |
| SHBS-M5-35 | M5 | 0.8 | 8 | 9.2 | 10 | 10 | 35 | 12 | CAD | 请求报价 |
| SHBS-M5-40 | M5 | 0.8 | 8 | 9.2 | 10 | 10 | 40 | 14 | CAD | 请求报价 |
| SHBS-M5-45 | M5 | 0.8 | 8 | 9.2 | 10 | 10 | 45 | 16.3 | CAD | 请求报价 |
| SHBS-M5-50 | M5 | 0.8 | 8 | 9.2 | 10 | 10 | 50 | 18.4 | CAD | 请求报价 |
| SHBS-M5-60 | M5 | 0.8 | 8 | 9.2 | 10 | 10 | 60 | 22.8 | CAD | 请求报价 |
| SHBS-M5-70 | M5 | 0.8 | 8 | 9.2 | 10 | 10 | 70 | 27.1 | CAD | 请求报价 |
| SHBS-M5-80 | M5 | 0.8 | 8 | 9.2 | 10 | 10 | 80 | 31.4 | CAD | 请求报价 |
| SHBS-M5-90 | M5 | 0.8 | 8 | 9.2 | 10 | 10 | 90 | 35.7 | CAD | 请求报价 |
| SHBS-M5-100 | M5 | 0.8 | 8 | 9.2 | 10 | 10 | 100 | 40 | CAD | 请求报价 |
材质、表面处理
| SHBS 不锈钢制 | |
|---|---|
| 主体 | SUS304 |
特点
- 两侧内螺纹的六角支柱。
