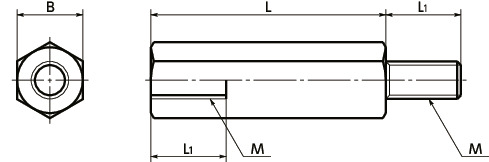

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | B | L1 | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SPA-M3-8-HA | M3 | 0.5 | 8 | 5.5 | 6 | 10 | 0.31 | CAD | 请求报价 |
| SPA-M3-10-HA | M3 | 0.5 | 10 | 5.5 | 6 | 10 | 0.4 | CAD | 请求报价 |
| SPA-M3-15-HA | M3 | 0.5 | 15 | 5.5 | 6 | 10 | 0.62 | CAD | 请求报价 |
| SPA-M3-20-HA | M3 | 0.5 | 20 | 5.5 | 6 | 10 | 0.83 | CAD | 请求报价 |
| SPA-M4-8-HA | M4 | 0.7 | 8 | 6 | 6 | 10 | 0.49 | CAD | 请求报价 |
| SPA-M4-10-HA | M4 | 0.7 | 10 | 6 | 6 | 10 | 0.63 | CAD | 请求报价 |
| SPA-M4-15-HA | M4 | 0.7 | 15 | 6 | 6 | 10 | 0.96 | CAD | 请求报价 |
| SPA-M4-20-HA | M4 | 0.7 | 20 | 6 | 6 | 10 | 1.3 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
材质、表面处理
| SPA-HA | |
|---|---|
| 主体 | RENYTM＊1（玻璃纤维50％强化聚酰胺MXD6）（黑） |
| 耐热温度＊2 | 105℃ |
＊1： RENYTM是三菱瓦斯化学株式会社的商标或注册商标。
＊2： 树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。
特点

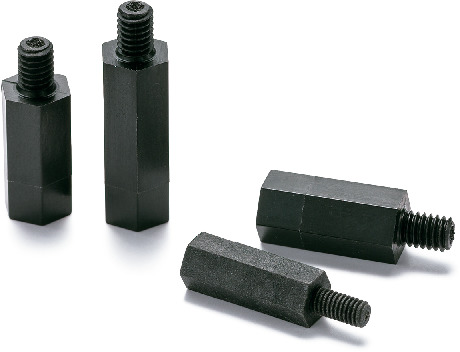

- RENYTM制六角支柱。
- RENYTM是拉伸强度与抗弯强度优良的热可塑性工程塑料。
- 耐疲劳性、抗蠕变性与隔热性优良。
- 具有接近金属的强度，重量仅为铁的约1/5。
- 有关树脂螺丝的特性和使用注意事项，请参阅“树脂螺丝的特性”。⇒树脂螺丝的特性
用途
冷藏冷冻设备的隔热、防结露电气·电子设备/海洋设备/电镀设备
