节距可调铰链

Pitch Adjustable Hinge

HNDH

安全注意事项

符号RoHS指令

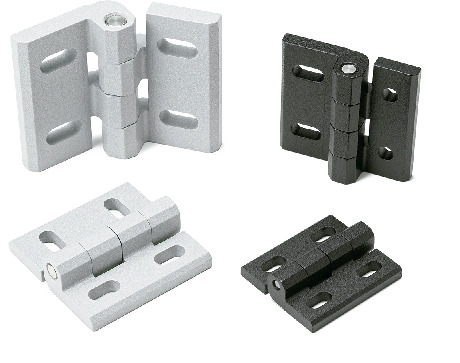

HNDH节距可调铰链

形状図

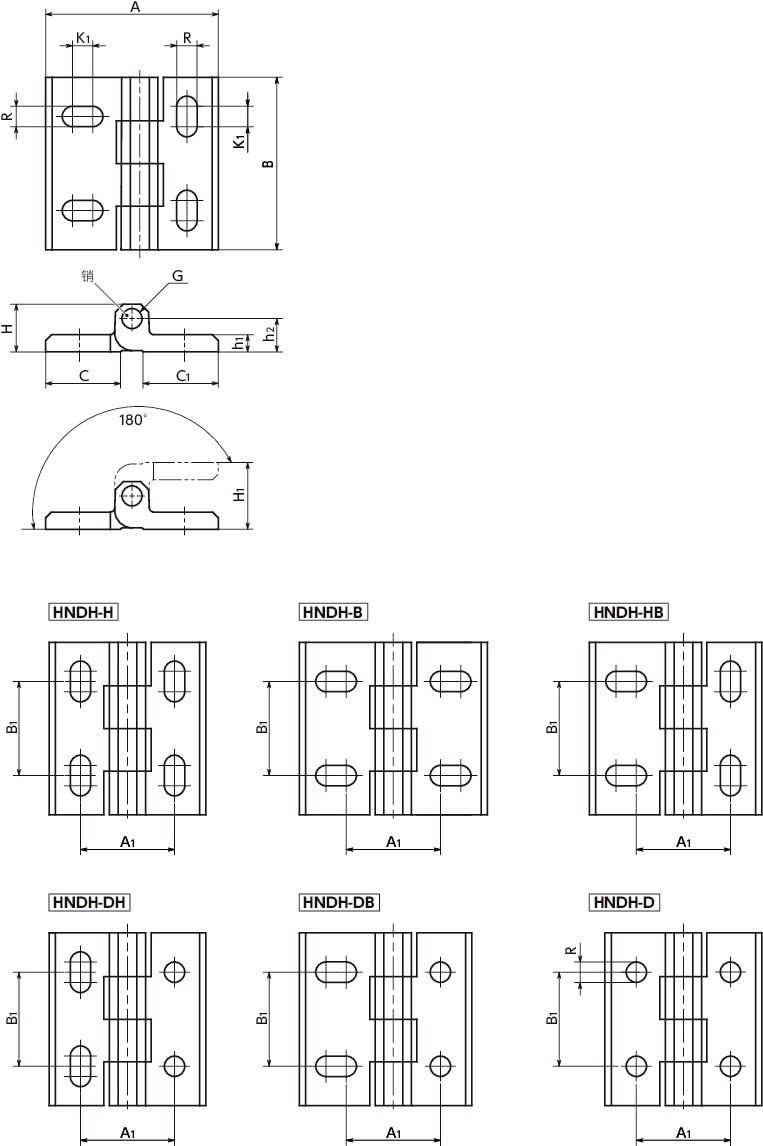

HNDH节距可调铰链寸法図

尺寸・CAD

选择

轴环
所有
SG
BK
调节型
所有
H
B
HB
DH
DB
D

单位 : mm

型号 A B A1 B1 C C1 H H1 h1 h2 K1 G R 轴环 质量
(g)		 调节型 CAD下载 请求报价
HNDH-40-45-H-SG 40 45 25 25 16 16 13 19 5 9.5 5.3 4 5.3 SG 70 H CAD 请求报价
HNDH-40-45-H-BK 40 45 25 25 16 16 13 19 5 9.5 5.3 4 5.3 BK 70 H CAD 请求报价
HNDH-50-45-B-SG 50 45 25 25 21 21 13 19 5 9.5 5.3 4 5.3 SG 90 B CAD 请求报价
HNDH-50-45-B-BK 50 45 25 25 21 21 13 19 5 9.5 5.3 4 5.3 BK 90 B CAD 请求报价
HNDH-45-45-HB-SG 45 45 25 25 21 16 13 19 5 9.5 5.3 4 5.3 SG 75 HB CAD 请求报价
HNDH-45-45-HB-BK 45 45 25 25 21 16 13 19 5 9.5 5.3 4 5.3 BK 75 HB CAD 请求报价
HNDH-40-45-DH-SG 40 45 25 25 16 16 13 19 5 9.5 5.3 4 5.3 SG 70 DH CAD 请求报价
HNDH-40-45-DH-BK 40 45 25 25 16 16 13 19 5 9.5 5.3 4 5.3 BK 70 DH CAD 请求报价
HNDH-45-45-DB-SG 45 45 25 25 21 16 13 19 5 9.5 5.3 4 5.3 SG 75 DB CAD 请求报价
HNDH-45-45-DB-BK 45 45 25 25 21 16 13 19 5 9.5 5.3 4 5.3 BK 75 DB CAD 请求报价
HNDH-40-45-D-SG 40 45 25 25 16 16 13 19 5 9.5 - 4 5.3 SG 70 D CAD 请求报价
HNDH-40-45-D-BK 40 45 25 25 16 16 13 19 5 9.5 - 4 5.3 BK 70 D CAD 请求报价
HNDH-50-55-H-SG 50 55 30 30 21 21 16.6 23.2 6 11.6 6.5 6 6.5 SG 130 H CAD 请求报价
HNDH-50-55-H-BK 50 55 30 30 21 21 16.6 23.2 6 11.6 6.5 6 6.5 BK 130 H CAD 请求报价
HNDH-60-55-B-SG 60 55 30 30 26 26 16.6 23.2 6 11.6 6.5 6 6.5 SG 143 B CAD 请求报价
HNDH-60-55-B-BK 60 55 30 30 26 26 16.6 23.2 6 11.6 6.5 6 6.5 BK 143 B CAD 请求报价
HNDH-55-55-HB-SG 55 55 30 30 26 21 16.6 23.2 6 11.6 6.5 6 6.5 SG 135 HB CAD 请求报价
HNDH-55-55-HB-BK 55 55 30 30 26 21 16.6 23.2 6 11.6 6.5 6 6.5 BK 135 HB CAD 请求报价
HNDH-50-55-DH-SG 50 55 30 30 21 21 16.6 23.2 6 11.6 6.5 6 6.5 SG 130 DH CAD 请求报价
HNDH-50-55-DH-BK 50 55 30 30 21 21 16.6 23.2 6 11.6 6.5 6 6.5 BK 130 DH CAD 请求报价
HNDH-55-55-DB-SG 55 55 30 30 26 21 16.6 23.2 6 11.6 6.5 6 6.5 SG 135 DB CAD 请求报价
HNDH-55-55-DB-BK 55 55 30 30 26 21 16.6 23.2 6 11.6 6.5 6 6.5 BK 135 DB CAD 请求报价
HNDH-50-55-D-SG 50 55 30 30 21 21 16.6 23.2 6 11.6 - 6 6.5 SG 132 D CAD 请求报价
HNDH-50-55-D-BK 50 55 30 30 21 21 16.6 23.2 6 11.6 - 6 6.5 BK 132 D CAD 请求报价
HNDH-60-65-H-SG 60 65 36 36 26 26 21.4 29.8 8 14.9 8.3 8 8.3 SG 237 H CAD 请求报价
HNDH-60-65-H-BK 60 65 36 36 26 26 21.4 29.8 8 14.9 8.3 8 8.3 BK 237 H CAD 请求报价
HNDH-76-65-B-SG 76 65 36 36 33.5 33.5 21.4 29.8 8 14.9 8.3 8 8.3 SG 276 B CAD 请求报价
HNDH-76-65-B-BK 76 65 36 36 33.5 33.5 21.4 29.8 8 14.9 8.3 8 8.3 BK 276 B CAD 请求报价
HNDH-68-65-HB-SG 68 65 36 36 33.5 26 21.4 29.8 8 14.9 8.3 8 8.3 SG 253 HB CAD 请求报价
HNDH-68-65-HB-BK 68 65 36 36 33.5 26 21.4 29.8 8 14.9 8.3 8 8.3 BK 253 HB CAD 请求报价
HNDH-60-65-DH-SG 60 65 36 36 26 26 21.4 29.8 8 14.9 8.3 8 8.3 SG 237 DH CAD 请求报价
HNDH-60-65-DH-BK 60 65 36 36 26 26 21.4 29.8 8 14.9 8.3 8 8.3 BK 237 DH CAD 请求报价
HNDH-68-65-DB-SG 68 65 36 36 33.5 26 21.4 29.8 8 14.9 8.3 8 8.3 SG 259 DB CAD 请求报价
HNDH-68-65-DB-BK 68 65 36 36 33.5 26 21.4 29.8 8 14.9 8.3 8 8.3 BK 259 DB CAD 请求报价
HNDH-60-65-D-SG 60 65 36 36 26 26 21.4 29.8 8 14.9 - 8 8.3 SG 243 D CAD 请求报价
HNDH-60-65-D-BK 60 65 36 36 26 26 21.4 29.8 8 14.9 - 8 8.3 BK 243 D CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

HNDH
主体 锌压铸件
静电喷涂（各种颜色）
销 相当于SUS316Ti

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

特点

  • 可通过垂直或水平长孔调整安装位置的铰链。
  • 主体采用锌压铸件制成。采用具有一定厚度的形状，耐久性更强。
  • 根据安装孔的不同组合，可选择6种调节类型。
    HNDH-H----所有4个位置均可进行垂直方向调整
    HNDH-B----所有4个位置均可进行水平方向调整
    HNDH-HB----一侧2个位置可进行垂直方向调整，另一侧2个位置可进行水平方向调整
    HNDH-DH----一侧2个位置可进行垂直方向调整，另一侧2个位置可通过圆孔固定
    HNDH-DB----一侧2个位置可进行水平方向调整，另一侧2个位置可通过圆孔固定
    HNDH-D----所有4个位置均可通过圆孔固定
  • 分为2种颜色。可根据型号的末尾符号进行选择。
    HNDH-SG----亚光银
    HNDH-BK----亚光黑

安装

为避免安装螺丝相互干涉，请使用各种短头螺栓或平垫圈，并注意螺丝头部与平垫圈的总高度不得超过h3。

HNDH节距可调铰链

型号 h3（mm）
HNDH-40-45-H 9
HNDH-50-45-B 9
HNDH-45-45-HB 9
HNDH-40-45-DH 9
HNDH-45-45-DB 9
HNDH-40-45-D 9
HNDH-50-55-H 11.2
HNDH-60-55-B 11.2
HNDH-55-55-HB 11.2
HNDH-50-55-DH 11.2
HNDH-55-55-DB 11.2
HNDH-50-55-D 11.2
HNDH-60-65-H 13.8
HNDH-76-65-B 13.8
HNDH-68-65-HB 13.8
HNDH-60-65-DH 13.8
HNDH-68-65-DB 13.8
HNDH-60-65-D 13.8

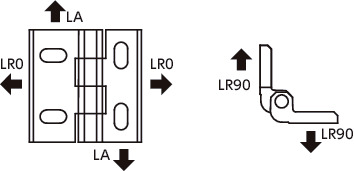

强度

HNDH节距可调铰链

型号 破坏载荷（N）＊1
LR0 LR90 LA
HNDH-40-45 1000 2000 1700
HNDH-45-45 1000 2000 1700
HNDH-50-45 1000 2000 1700
HNDH-50-55 1500 2500 1500
HNDH-55-55 1500 2500 1500
HNDH-60-55 1500 2500 1500
HNDH-60-65 2500 3500 1200
HNDH-68-65 2500 3500 1200
HNDH-76-65 2500 3500 1200

＊1：　在不影响功能及外观的范围内，开始发生微小变形的载荷。


型号列表

点击查看其它铰链

HND

产品名称

节距可调铰链

型号

HND

特点

可对安装位置进行上下左右调节

HNDS-A4

产品名称

节距可调铰链 - 不锈钢制

型号

HNDS-A4

特点

可对安装位置进行上下左右调节
相当于SUS316

HNDHS-NI

产品名称

节距可调铰链 - 不锈钢制

型号

HNDHS-NI

特点

可对安装位置进行上下左右调节

HNP

产品名称

节距可调铰链 - 铝型材用

型号

HNP

特点
