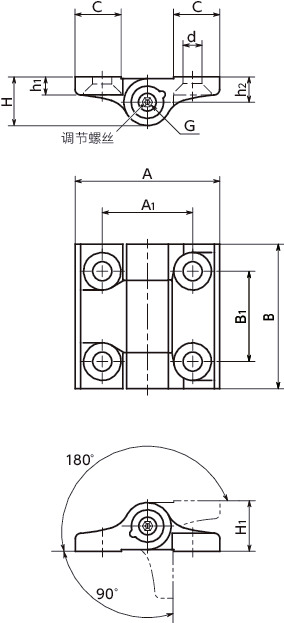

形状図
单位 : mm
| 型号 | A | B | A1 | B1 | C | d | H | H1 | h1 | h2 | G | 最大紧固扭矩（N・m） | 最大保持扭矩（N・m）＊1 | 质量 (g) |
螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNFAS-60-60-A-A4 | 60 | 60 | 36 | 36 | 20 | 8.3 | 18.5 | 19 | 7.5 | 9.5 | 4 | 1.5 | 6 | 188 | M8×25 | CAD | 请求报价 |
＊1： 仅供参考数值，并非保证数值。
材质、表面处理
| HNFAS-A4 | |
|---|---|
| 主体 | 相当于SUS316 喷砂处理 |
| 摩擦调整部 | 聚缩醛（黑） |
| 调节螺丝 | 相当于SUS316 |
| 六角螺母 | 相当于SUS316L |
| 内六角埋头小螺丝 （螺丝附带服务） |
SUS316L |

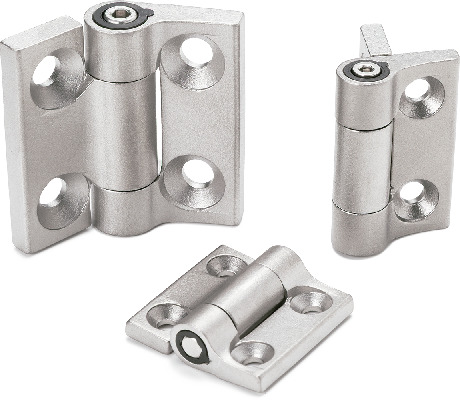

特点
- 可通过调节螺丝调整保持扭矩的铰链。
- 通过圆锥形摩擦调整部和调节螺丝的预压力，可防止铰链松动或偏移。
- 相当于SUS316。具有比SUS304更加出色的耐腐蚀性。
- 耐热温度：80℃
- 选购件附带4根安装用的内六角埋头小螺丝（SUS316L制）。请使用螺丝附带服务（费用另计）。
强度

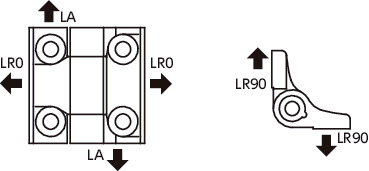

| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNFAS-40-40-A-A4 | 2500 | 1500 | 1200 |
| HNFAS-50-50-A-A4 | 3200 | 2000 | 1600 |
| HNFAS-60-60-A-A4 | 4500 | 2400 | 2000 |
＊1： 在不影响功能及外观的范围内，开始发生微小变形的载荷。
