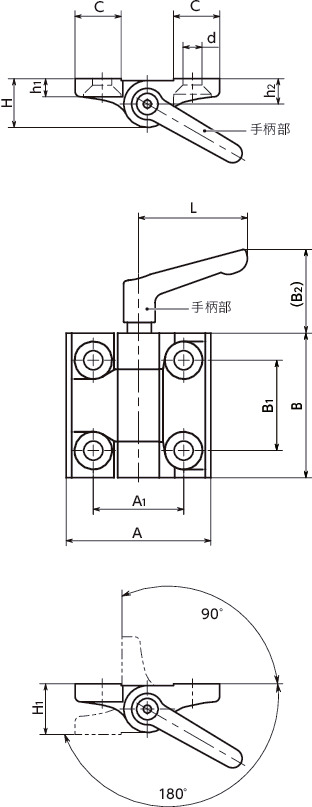

形状図
尺寸・CAD
单位 : mm
| 型号 | A | B | A1 | B1 | B2 | C | d | H | H1 | h1 | h2 | L | 轴环 | 质量 (g) |
螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNFL-60-60-A-SG | 60 | 60 | 36 | 36 | 35 | 20 | 8.3 | 18.5 | 19 | 7.5 | 9.5 | 45 | SG | 191 | M8×25 | CAD | 请求报价 |
| HNFL-60-60-A-BK | 60 | 60 | 36 | 36 | 35 | 20 | 8.3 | 18.5 | 19 | 7.5 | 9.5 | 45 | BK | 191 | M8×25 | CAD | 请求报价 |
材质、表面处理
| HNFL | |
|---|---|
| 主体 | 锌压铸件 静电喷涂（各种颜色） |
| 导套 | 聚缩醛 |
| 夹紧手柄 | 锌压铸件 静电喷涂（各种颜色） |
| 内六角埋头小螺丝 （螺丝附带服务） |
SUSXM7 |
特点

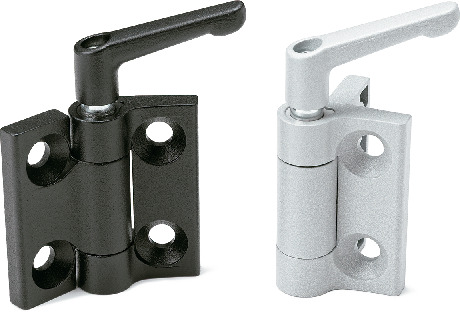

- 可通过紧固夹紧手柄，将门或护罩固定于任意角度的铰链。
- 因手柄与铰链轴的固定螺丝非直接连接，故可自由移动手柄部分。
- 下压手柄部时，会与固定螺丝的锯齿咬合，从而固定铰链角度。
- 安装时请先解除铰链的夹紧状态。
- 主体采用锌压铸件制成。采用具有一定厚度的形状，耐久性更强。
-
分为2种颜色。可根据型号的末尾符号进行选择。
HNFL-SG----亚光银
HNFL-BK----亚光黑 - 选购件附带4个安装用的内六角埋头小螺丝（SUSXM7制）。请使用螺丝附带服务（费用另计）。

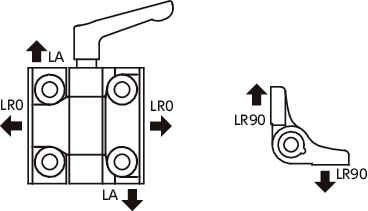

强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNFL-60-60-A | 3000 | 2800 | 2000 |
＊1： 在不影响功能及外观的范围内，开始发生微小变形的载荷。
