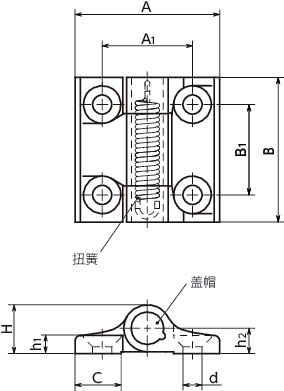

形状図
尺寸・CAD
单位 : mm
| 型号 | A | B | A1 | B1 | C | d | H | h1 | h2 | 轴环 | 质量 (g) |
起始位置类型 | 螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNFR-60-60-L2-SG | 60 | 60 | 36 | 36 | 20 | 8.3 | 18.5 | 7.5 | 9.5 | SG | 147 | L2 | M8×25 | CAD | 请求报价 |
| HNFR-60-60-L2-BK | 60 | 60 | 36 | 36 | 20 | 8.3 | 18.5 | 7.5 | 9.5 | BK | 147 | L2 | M8×25 | CAD | 请求报价 |
| HNFR-60-60-R2-SG | 60 | 60 | 36 | 36 | 20 | 8.3 | 18.5 | 7.5 | 9.5 | SG | 147 | R2 | M8×25 | CAD | 请求报价 |
| HNFR-60-60-R2-BK | 60 | 60 | 36 | 36 | 20 | 8.3 | 18.5 | 7.5 | 9.5 | BK | 147 | R2 | M8×25 | CAD | 请求报价 |
材质、表面处理
| HNFR | |
|---|---|
| 主体 | 锌压铸件 静电喷涂（各种颜色） |
| 盖帽 | 聚缩醛 |
| 扭簧 | 弹簧钢 |
| 内六角埋头小螺丝 （螺丝附带服务） |
SUSXM7 |
特点

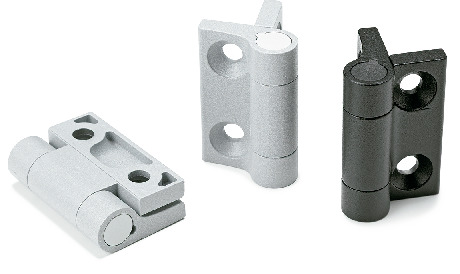

- 通过扭簧作用实现门或盖板自动回到起始位置的铰链。
- 提供2种起始位置类型。可根据产品符号选择。
- 主体采用锌压铸件制成。采用具有一定厚度的形状，耐久性更强。
-
分为2种颜色。可根据型号的末尾符号进行选择。
HNFR-SG----亚光银
HNFR-BK----亚光黑 - 选购件附带4个安装用的内六角埋头小螺丝（SUSXM7制）。请使用螺丝附带服务（费用另计）。
使用注意事项

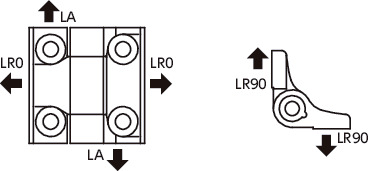

请注意弹簧反弹可能导致手部或手指受伤。强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNFR-60-60-L2 | 2300 | 2000 | 1700 |
| HNFR-60-60-R2 | 2300 | 2000 | 1700 |
＊1： 在不影响功能及外观的范围内，开始发生微小变形的载荷。

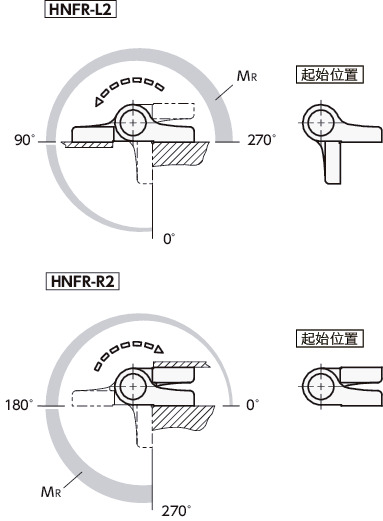

回位扭矩
| 回位扭矩 MR | ||||
|---|---|---|---|---|
| 开口角度 | 0° | 90° | 180° | 270° |
| 回位扭矩±10%＊1（N・m） | 0.25 | 0.5 | 0.75 | 1 |
＊1： 10万次开关试验后的变动率。变动率为试验值，并非保证值。
