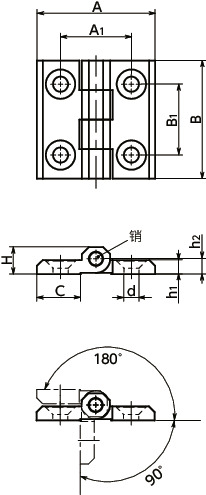

形状図
尺寸・CAD
单位 : mm
| 型号 | A | B | A1 | B1 | C | d | H | h1 | h2 | 质量 （g） |
螺丝附带的服务 螺纹尺寸 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNG-30-30-A-CR | 30 | 30 | 18 | 18 | 10.7 | 4.3 | 7.5 | 4 | 4.3 | 19 | M4×10 | CAD | 请求报价 |
| HNG-40-40-A-CR | 40 | 40 | 25 | 25 | 14 | 5.3 | 9 | 5 | 5.5 | 50 | M5×15 | CAD | 请求报价 |
| HNG-50-50-A-CR | 50 | 50 | 30 | 30 | 18.5 | 6.4 | 11.5 | 6 | 6.5 | 89 | M6×16 | CAD | 请求报价 |
| HNG-60-60-A-CR | 60 | 60 | 36 | 36 | 21.5 | 8.3 | 15 | 8 | 8.5 | 164 | M8×25 | CAD | 请求报价 |
材质、表面处理
| HNG-A-CR | |
|---|---|
| 主体 | 锌压铸件 镀铬 |
| 销 | 相当于SUS303 |
| 内六角埋头小螺丝 （螺丝附带服务） |
SUSXM7 |
特点
- 全金属制的铰链。
- 具有厚重感的设计。适用于重载用途。
- 安装孔采用埋头孔规格。
- 选购件附带4根安装用的内六角埋头小螺丝（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNG-30-30-A-CR | 1200 | 750 | 500 |
| HNG-40-40-A-CR | 2100 | 2000 | 1200 |
| HNG-50-50-A-CR | 3500 | 2500 | 2100 |
| HNG-60-60-A-CR | 6000 | 5000 | 3200 |
＊1： 在不影响功能及外观的范围内，开始发生微小变形的载荷。
