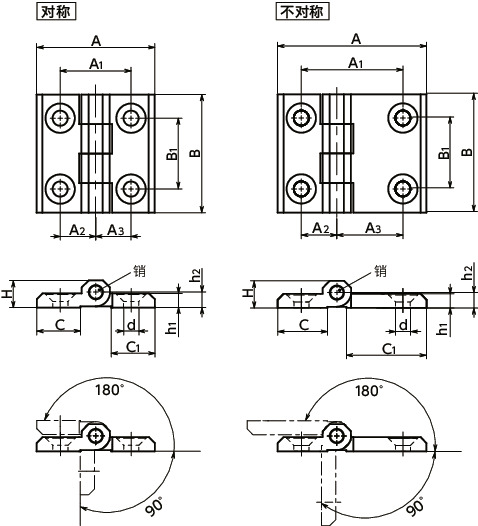

形状図
尺寸・CAD
单位 : mm
| 型号 | A | B | A1 | A2 | A3 | B1 | C | C1 | d | H | h1 | h2 | 颜色 | 类型 | 质量 （g） |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNG-90-60-A-SG | 90 | 60 | 63 | 18 | 45 | 36 | 26 | 56 | 8.4 | 15 | 8 | 8.5 | SG | 不对称 | 256 | M8×25 | CAD | 请求报价 |
| HNG-90-60-A-BK | 90 | 60 | 63 | 18 | 45 | 36 | 26 | 56 | 8.4 | 15 | 8 | 8.5 | BK | 不对称 | 256 | M8×25 | CAD | 请求报价 |
材质、表面处理
| HNG-A | |
|---|---|
| 主体 | 锌压铸件 静电喷涂（各种颜色） |
| 销 | 相当于SUS303 |
| 内六角埋头螺栓 （螺丝附带的服务） |
SUSXM7 |
特点
- 全金属制的铰链。
- 具有厚重感的设计。适用于重载用途。
-
分为2种颜色。可根据型号的末尾符号进行选择。
HNG-A-SG----亚光银
HNG-A-BK----亚光黑
- 选购件附带安装用的内六角埋头螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNG-30-30-A | 1200 | 750 | 500 |
| HNG-40-40-A | 2100 | 2000 | 1200 |
| HNG-50-50-A | 3500 | 2500 | 2100 |
| HNG-60-60-A | 6000 | 5000 | 3200 |
| HNG-63-50-A | 2600 | 1200 | 1500 |
| HNG-76-50-A | 3000 | 1300 | 1300 |
| HNG-90-60-A | 4500 | 1400 | 1500 |
| HNG-120-60-A | 4500 | 1500 | 1300 |
＊1： 在不影响功能和外观的范围内，开始发生微小变形的载荷。
