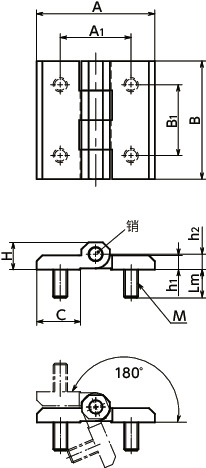

形状図
单位 : mm
| 型号 | A | B | A1 | B1 | M | Lm | C | H | h1 | h2 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNG-50-50-C-CR | 50 | 50 | 30 | 30 | M6 | 12 | 18.5 | 11.5 | 6 | 6.5 | 102 | CAD | 请求报价 |
材质、表面处理
| HNG-C-CR | |
|---|---|
| 主体 | 锌压铸件 镀铬 |
| 销 | 相当于SUS303 |
| 螺纹部 | 相当于SUS316 |

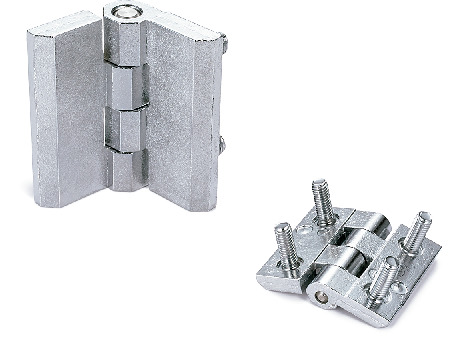

特点
- 全金属制的铰链。
- 具有厚重感的设计。适用于重载用途。
- 采用从外部看不见安装配件的构造。
强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNG-40-40-C-CR | 1700 | 1900 | 900 |
| HNG-50-50-C-CR | 3500 | 2000 | 2000 |
| HNG-60-60-C-CR | 4000 | 2500 | 3000 |
＊1： 在不影响功能及外观的范围内，开始发生微小变形的载荷。
