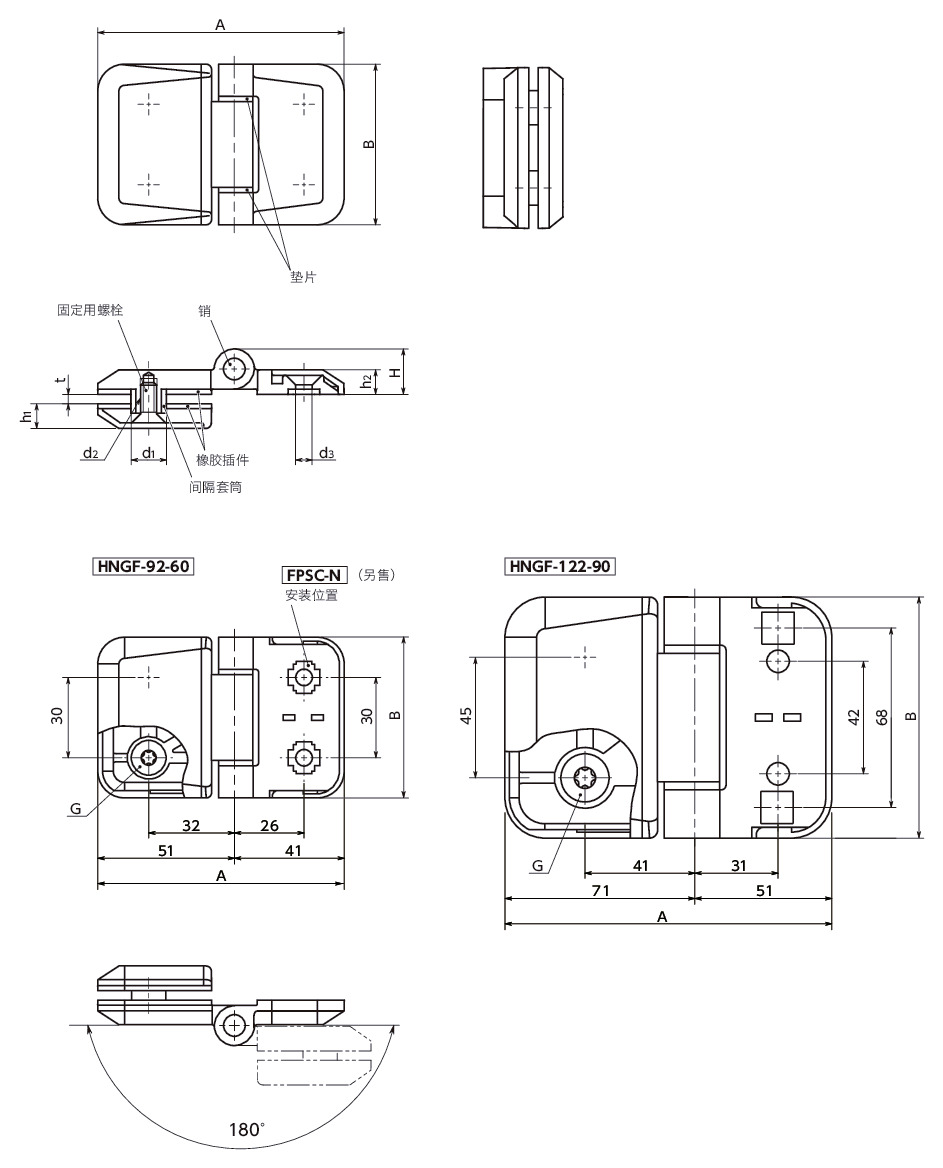

形状図
尺寸・CAD
单位 : mm
| 型号 | A | B | d1 | d2 | d3 | H | h1 | h2 | G | 轴环 | 适用板厚 t | 适用T螺母 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNGF-92-60-SG | 92 | 60 | 13 | M6 | M6 | 17 | 9.5 | 9.5 | T30 | SG | 4～8 | FPSC-6-N | 360 | CAD | 请求报价 |
| HNGF-92-60-BK | 92 | 60 | 13 | M6 | M6 | 17 | 9.5 | 9.5 | T30 | BK | 4～8 | FPSC-6-N | 360 | CAD | 请求报价 |
| HNGF-122-90-SG | 122 | 90 | 16 | M8 | M8 | 25 | 13.5 | 13.5 | T45 | SG | 8～12 | FPSC-8-N | 1035 | CAD | 请求报价 |
| HNGF-122-90-BK | 122 | 90 | 16 | M8 | M8 | 25 | 13.5 | 13.5 | T45 | BK | 8～12 | FPSC-8-N | 1035 | CAD | 请求报价 |
材质、表面处理
| HNGF | |
|---|---|
| 主体 | 锌压铸件 静电喷涂（各种颜色） |
| 销 | 相当于SUS303 |
| 垫片 | 相当于SUS316L |
| 固定用螺栓 | 相当于SUS304 |
| 间隔套筒 | 尼龙6 |
| 橡胶插件 | TPE |
特点
- 固定玻璃、塑料及其他材质门或面板的铰链。
- 将面板夹入橡胶插件之间，并通过间隔套筒进行固定。
- 可适配槽宽6mm、8mm、10mm的铝型材。同时使用专用T螺母FPSC-N（另售），安装到铝型材上时可进行定位。
-

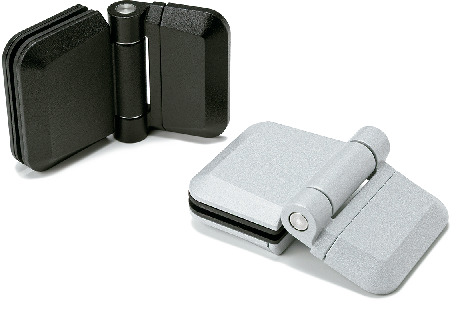

分为2种颜色。可根据型号的末尾符号进行选择。
HNGF-SG----亚光银
HNGF-BK----亚光黑

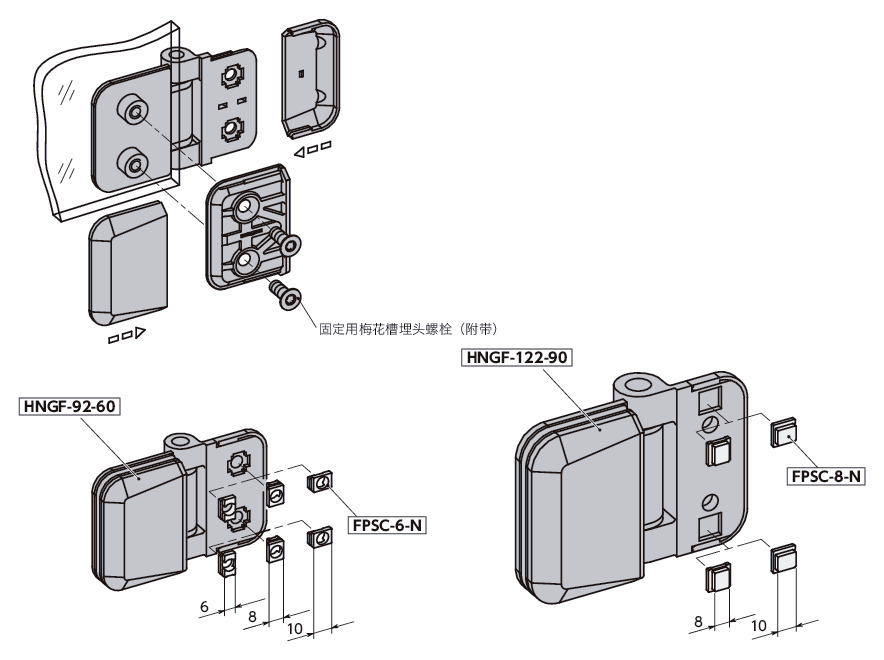

安装
安装到铝型材上时请使用专用T螺母FPSC-N。请根据铝型材的槽宽调整FPSC的安装方向。

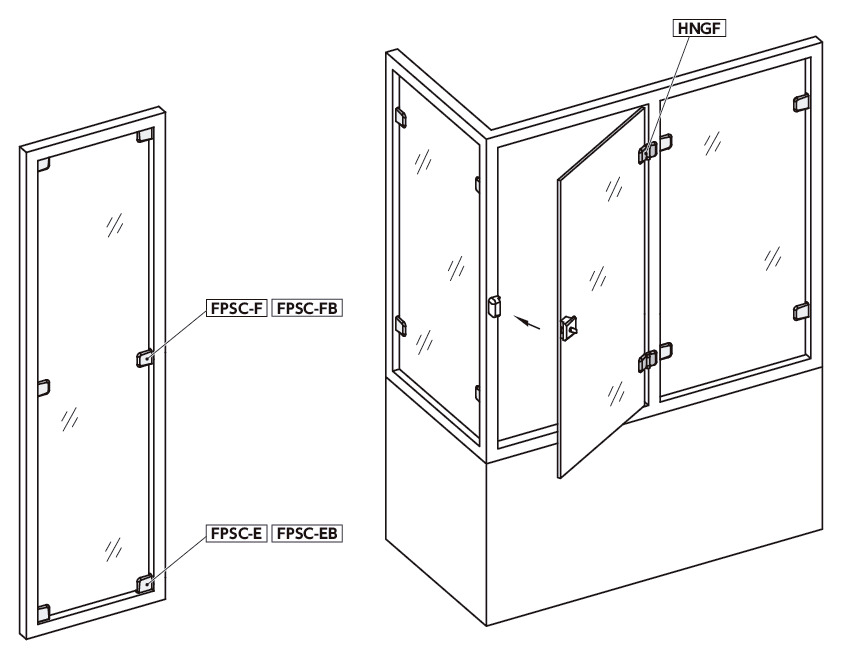

使用例
与FPSC 组合

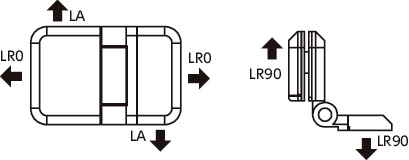

强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNGF-92-60 | 3800 | 3800 | 1800 |
| HNGF-122-90 | 6200 | 6200 | 2400 |
＊1： 在不影响功能及外观的范围内，开始发生微小变形的载荷。
